工控人家園 綜合討論 歐姆龍E5CC-802溫控器與威綸觸摸屏通信

zouyunhuang

級別: 探索解密

精華主題: 0
發帖數量: 106 個
工控威望: 174 點
下載積分: 551 分
在線時間: 31(小時)
注冊時間: 2021-09-18
最后登錄: 2024-10-18
查看zouyunhuang的主題 / 回貼

樓主發表于: 2022-02-10 10:44

全看 | 小中大

圖片：

溫控器E5CC-802,觸摸屏MT8102IE

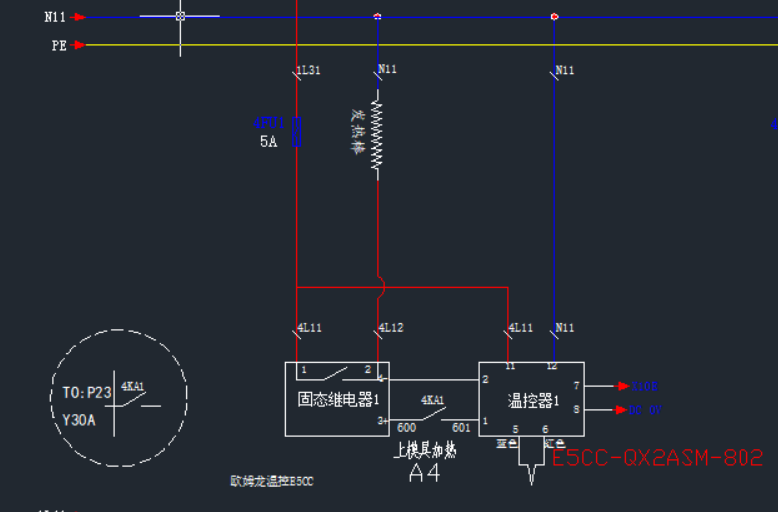

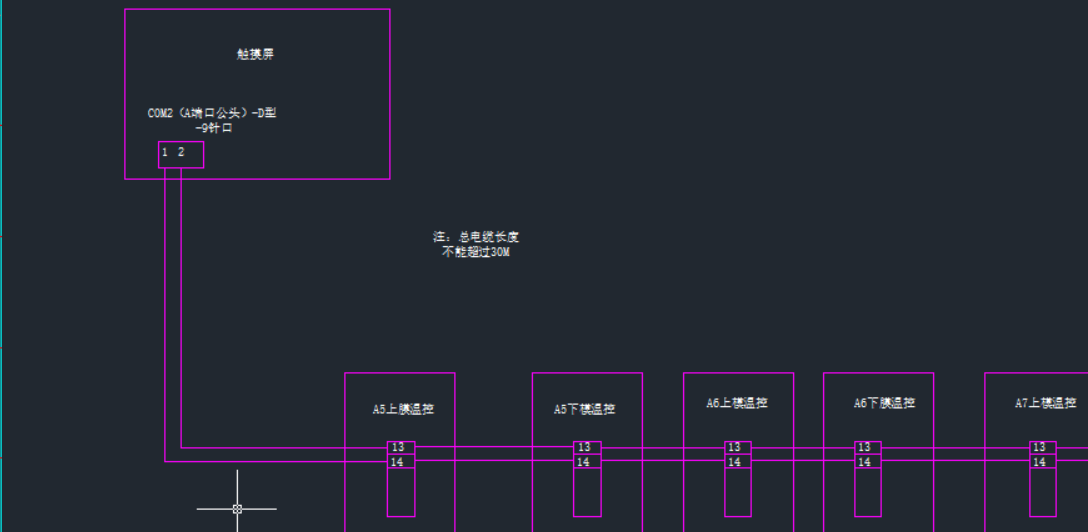

接線方式以及通信設置，溫控設置，觸摸屏設置，報警設置，設定值以及當前值，采用MODBUS485-2W
通信，最后一站并聯120歐姆1/2W的終端電阻。
熱電偶為K型2線型。。。藍色線接5號腳

附件：

EBProject1.rar (1448 K) 下載次數:776
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+1(李洪武)

下載積分:+1(zxc6688) 熱心助人！

下載積分:+5(apei2014) 感謝分享！

xukang

級別: 探索解密

精華主題: 0
發帖數量: 121 個
工控威望: 170 點
下載積分: 431 分
在線時間: 167(小時)
注冊時間: 2021-07-25
最后登錄: 2024-11-23
查看xukang的主題 / 回貼

1樓發表于: 2022-02-27 20:59

全看 | 小中大

感謝大佬
