各位老師傅好，我公司現用的PLC是西門子S7-300，顯示屏用的是OP270,當PLC有外部電路故障報警時，顯示屏將顯示報警消息。問題是在清除顯示屏上報警消息是，需按下顯示屏上的“ACK”清除鍵，使用好久一段時間以后，“ACK”清除鍵的保護面皮就會破損。現在，我想問問，能不能做個程序，在PLC上用一個開關量點來代替“ACK”清除鍵的功能，如果能實現的話，在操作面板外面裝一個按鈕，通過按按鈕就能達到清除顯示屏上報警消息的目的。
敬請各位老師指導！！

組態其他功能鍵為報警確認鍵！

將一個未使用的功能鍵組態為ACK鍵，則出現報警時按下該鍵進行確認。

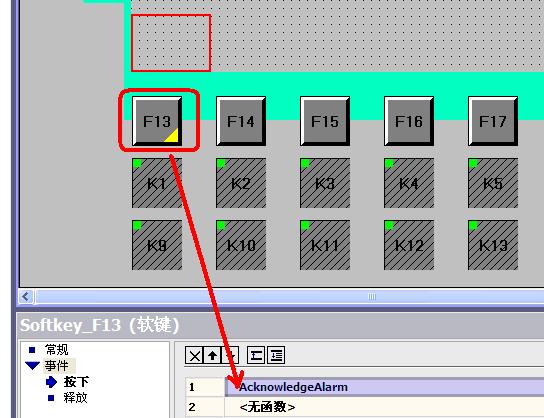

Winccflexible中：

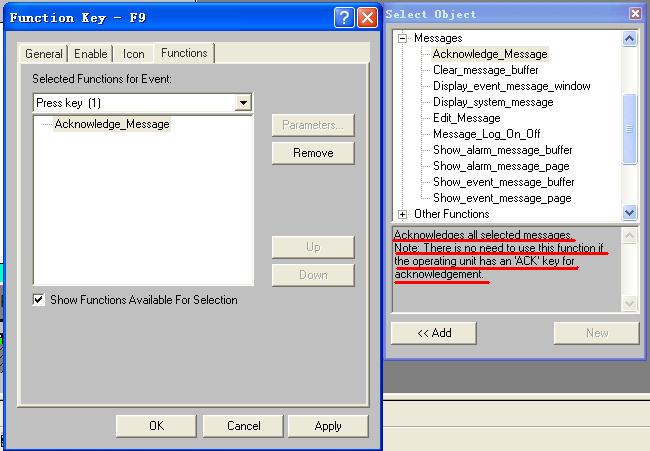

Protool中：

PLC程序中作的報警用外部點復位，HMI上的報警信息則需用ACK鍵來消除。
雖然可以在PLC中編程消除HMI的報警，但操作比較麻煩。還是直接組態功能鍵為“ACK”簡單易行。

To 飛花落雪：
參考  http://support.automation.siemens.com/CN/llisapi.dll?func=cslib.csinfo&objId=22582393&load=treecontent&lang=zh&siteid=cseus&aktprim=0&objaction=csview&extranet=standard&viewreg=CN

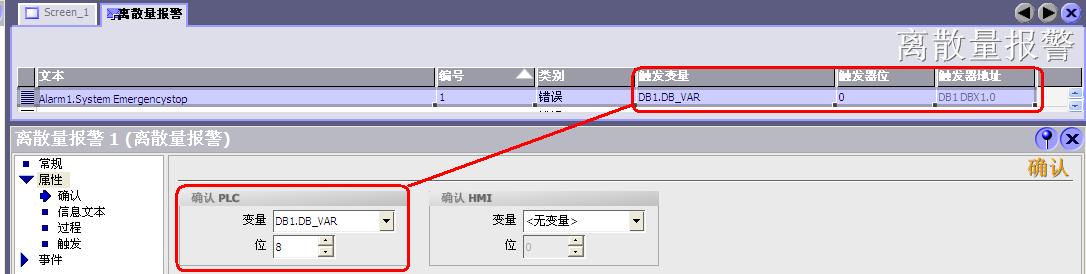

在Winccflexible中進行以下組態：



則在該報警顯示和消除時順序如下：
1. DB1.DBX1.0被觸發，HMI中會出現"Alarm1.System EmergencyStop" 報警。
2. DB1.DBX1.0被復位（例如該急停按鈕被松開），HMI中以上報警仍然存在。
3. 此時通過外接按鈕，觸發DB1.DBX0.0位----這是在PLC中編程的，則HMI中報警被確認，同時消除。
該過程中DB1.DBX0.0就實現了ACK鍵的功能。

所謂的麻煩，就是指您要組態所有的報警確認變量，并且在PLC中編程對該位進行置ON才能實現HMI上這一個ACK鍵的功能。

而組態某功能鍵為ACK鍵的辦法是最簡捷的并且完全滿足您的需要！
