工控人家園 綜合討論 看看這個電路能否正常工作（轉帖）

ljl5130

中國工控！雄起！

級別: 略有小成

精華主題: 0
發帖數量: 470 個
工控威望: 487 點
下載積分: 2266 分
在線時間: 285(小時)
注冊時間: 2008-07-18
最后登錄: 2025-04-16
查看ljl5130的主題 / 回貼

樓主發表于: 2009-10-08 15:04

全看 | 小中大

圖片：

[attachment=29784]

[ 此帖被ljl5130在2009-10-12 18:12重新編輯 ]

本帖最近評分記錄：

下載積分:+1(勤學好問) 請勿重復發表相似內容

草原牧人

學必真，行必果……

級別: 略有小成

精華主題: 0
發帖數量: 291 個
工控威望: 412 點
下載積分: 1984 分
在線時間: 956(小時)
注冊時間: 2007-10-02
最后登錄: 2024-10-24
查看草原牧人的主題 / 回貼

1樓發表于: 2009-10-09 09:24

全看 | 小中大

樓主轉載的控制電路經分析邏輯控制沒問題，有幾位樓上的朋友建議增加KM1與KM2互鎖，我的意見是在這個電路結構中沒有必要，因為KM1與KM2是相對獨立的，不同于我們平時所接觸的電機的正反轉控制。

草原牧人

學必真，行必果……

級別: 略有小成

精華主題: 0
發帖數量: 291 個
工控威望: 412 點
下載積分: 1984 分
在線時間: 956(小時)
注冊時間: 2007-10-02
最后登錄: 2024-10-24
查看草原牧人的主題 / 回貼

2樓發表于: 2009-10-13 15:01

全看 | 小中大

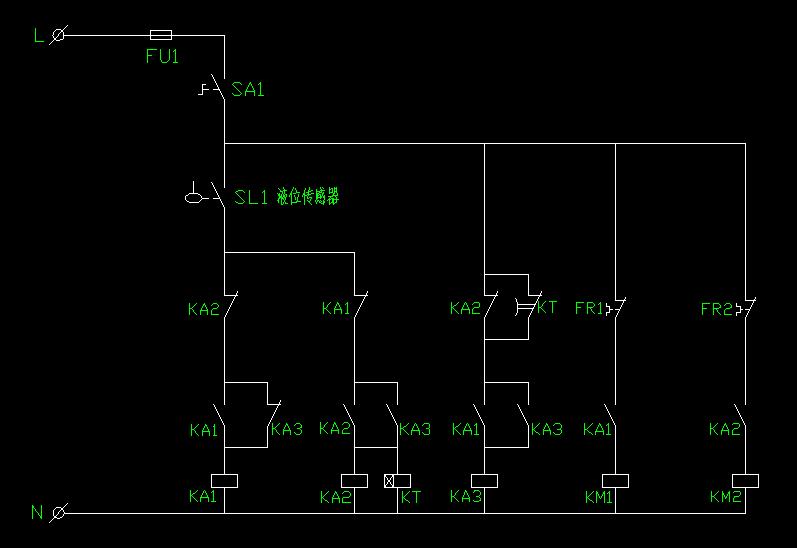

根據LZ的原電路圖增加一個時間繼電器KT，使KA2穩定過渡，是否可行請大家指教！

草原牧人

學必真，行必果……

級別: 略有小成

精華主題: 0
發帖數量: 291 個
工控威望: 412 點
下載積分: 1984 分
在線時間: 956(小時)
注冊時間: 2007-10-02
最后登錄: 2024-10-24
查看草原牧人的主題 / 回貼

3樓發表于: 2009-10-13 19:24

全看 | 小中大

31樓的師傅你好！不才所增加的時間繼電器用的是得電延時斷開，只要時間繼電器設定的延時時間大于KA2常閉觸點與常開觸點的轉換時間，那么KA2吸合后KA3還有一個延時釋放的時間差，因此能讓KA2平穩過渡。在此請師傅你能否闡述一下你認為于事無補的論證嗎？先謝謝了！
