請問,,各位前輩
怎么用一個普通的按鈕, 和普通的接觸器繼電器實現啟停 (按一下是啟,再按就是停)電機

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160530 分
在線時間: 3227(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-29
查看sjm213的主題 / 回貼

1樓發表于: 2008-03-20 23:57

只看該作者 | 小中大

1.單按鈕起停，在PLC編程里一般用上升沿輸入實現；
2.普通的繼電器有多普通？只用中間繼電器應該是不行的；
3.用時間繼電器接線可以實現，要注意按鈕按下的時間長短；
4.用計數器可以實現，要注意將其復位為0。
5.自鎖按鈕算不算“普通”呢？

[ 此貼被sjm213在2008-03-21 07:59重新編輯 ]

max39

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看max39的主題 / 回貼

2樓發表于: 2008-03-21 00:51

只看該作者 | 小中大

你是指不用PLC參與吧！那就用帶鎖的行程開關吧！

232497244

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 275 個
工控威望: 1061 點
下載積分: 1823 分
在線時間: 742(小時)
注冊時間: 2007-03-18
最后登錄: 2025-04-29
查看232497244的主題 / 回貼

3樓發表于: 2008-03-21 09:39

只看該作者 | 小中大

普通的按鈕, 和普通的接觸器繼電器實現啟停 (按一下是啟,再按就是停)

用一個按鈕的沒見過，

用兩個按鈕的，就經常使用

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9718 個
工控威望: 8616 點
下載積分: 16823 分
在線時間: 5336(小時)
注冊時間: 2006-08-10
最后登錄: 2025-04-29
查看ymmfa的主題 / 回貼

4樓發表于: 2008-03-21 10:18

只看該作者 | 小中大

用PLC實現比較容易，在本站搜索“單按鈕”可以得到至少9種方式

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

onlycg

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看onlycg的主題 / 回貼

5樓發表于: 2008-03-21 10:20

只看該作者 | 小中大

2樓正解

天涯孤客

VX:Deng235174304

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 415 個
工控威望: 516 點
下載積分: 2879 分
在線時間: 327(小時)
注冊時間: 2007-04-28
最后登錄: 2025-04-27
查看天涯孤客的主題 / 回貼

6樓發表于: 2008-03-21 11:29

只看該作者 | 小中大

這么簡單的控制還要那么麻煩嗎．吃飯沒事干啊

QQ:235174304.VX:Deng235174304

一天賊忙

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 476 個
工控威望: 433 點
下載積分: 6292 分
在線時間: 41(小時)
注冊時間: 2007-11-15
最后登錄: 2025-04-29
查看一天賊忙的主題 / 回貼

7樓發表于: 2008-03-21 15:58

只看該作者 | 小中大

傳說是某公司面試的題目，以前有人問過，圖也是轉的，覺得有趣便收之，沒什么實際用處。

[ 此貼被一天賊忙在2008-03-21 16:12重新編輯 ]

混灌水區的！

xieshaokui

王者榮耀是毒藥！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 586 個
工控威望: 581 點
下載積分: 6879 分
在線時間: 234(小時)
注冊時間: 2007-05-18
最后登錄: 2024-11-02
查看xieshaokui的主題 / 回貼

8樓發表于: 2008-03-21 17:26

只看該作者 | 小中大

用三個繼電器和一個按鈕和若干的線就可以實現!!

xieshaokui

王者榮耀是毒藥！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 586 個
工控威望: 581 點
下載積分: 6879 分
在線時間: 234(小時)
注冊時間: 2007-05-18
最后登錄: 2024-11-02
查看xieshaokui的主題 / 回貼

9樓發表于: 2008-03-21 17:26

只看該作者 | 小中大

我先上個廁所,呆會回來了再畫一下做成圖片上傳上來.

xieshaokui

王者榮耀是毒藥！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 586 個
工控威望: 581 點
下載積分: 6879 分
在線時間: 234(小時)
注冊時間: 2007-05-18
最后登錄: 2024-11-02
查看xieshaokui的主題 / 回貼

10樓發表于: 2008-03-21 18:15

只看該作者 | 小中大

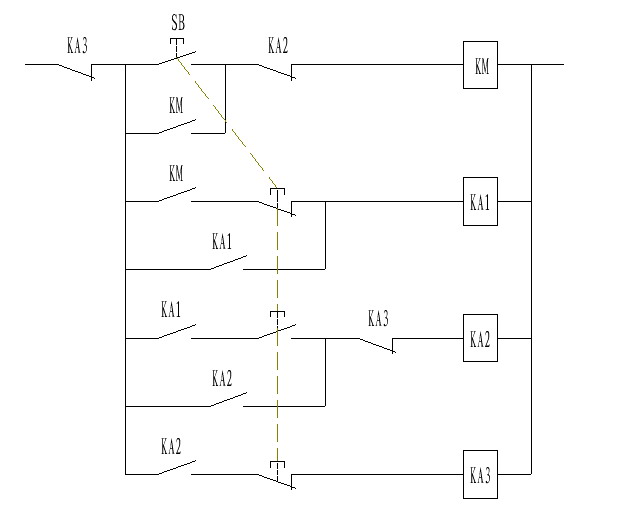

個人認為此圖在單按鈕控制起動停止控制線路應用中并不合適,單按鈕起動停止只適用在遠距離一根線控制起動停止,或正轉反轉中適用.

xieshaokui

王者榮耀是毒藥！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 586 個
工控威望: 581 點
下載積分: 6879 分
在線時間: 234(小時)
注冊時間: 2007-05-18
最后登錄: 2024-11-02
查看xieshaokui的主題 / 回貼

11樓發表于: 2008-03-21 18:29

只看該作者 | 小中大

單控鈕起動停止只適用于一根線控制電機正反轉或起動停止類控制線路

描述：獻丑了
附件：

單按鈕控制起動停止.rar (24 K) 下載次數:5
