樓主發表于: 2011-08-01 20:57

只看樓主 | 小中大

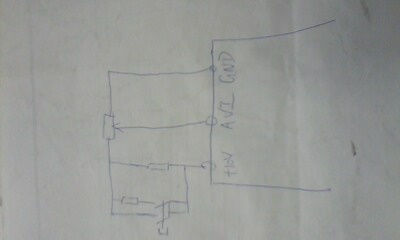

模擬電壓+10V這一端加一個三檔開關要求高速為120米，中速55米低速30米，如何計算電阻，不加電阻最高速是120米。
最高頻率為50HZ50HZ時的速度為120米謝謝大家了，不過請寫一下計算思路好么

[ 此帖被fyjzgc23551在2011-08-02 20:00重新編輯 ]

hxyef

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 121 個
工控威望: 326 點
下載積分: 3415 分
在線時間: 165(小時)
注冊時間: 2007-09-12
最后登錄: 2025-04-24
查看hxyef的主題 / 回貼

1樓發表于: 2011-08-01 21:58

只看該作者 | 小中大

這個問題根本回答不了因為不知道你對應的120米得頻率是多少如果知道120米 55米 30米得相對應平率可以解答

chenlf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 529 點
下載積分: 536 分
在線時間: 1150(小時)
注冊時間: 2007-07-04
最后登錄: 2025-04-25
查看chenlf的主題 / 回貼

2樓發表于: 2011-08-02 08:13

只看該作者 | 小中大

不會算就不算了，先用電位器調好后再用電阻替換。

linzb

成績已經過去，持續才是永恒！低調做人,高調做事。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 960 個
工控威望: 6309 點
下載積分: 17103 分
在線時間: 628(小時)
注冊時間: 2008-08-26
最后登錄: 2025-04-15
查看linzb的主題 / 回貼

3樓發表于: 2011-08-02 08:33

只看該作者 | 小中大

同意2樓做法，我補充一點，請選用精密度較高的電位器。山寨的就不要用，動下腦筋嘛

非標自動化設備維修，改造，開發；PLC，觸摸屏程序開發.以誠信求生存，以技術謀發展！

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

4樓發表于: 2011-08-02 08:38

只看該作者 | 小中大

AVI 對應3種速度的電壓你不告訴我你叫我們怎么幫你啊？

chenjifeng

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 103 點
下載積分: 482 分
在線時間: 16(小時)
注冊時間: 2009-11-19
最后登錄: 2025-03-15
查看chenjifeng的主題 / 回貼

5樓發表于: 2011-08-02 13:44

只看該作者 | 小中大

要看你變頻器上的電位器要求最大值是多少，比如i電位器最大值是1k，你設置的最大頻率是80赫茲，1000/80X你需要的頻率就是你的嗲組值

coverpaper

深圳三晶變頻器老陳

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 333 個
工控威望: 398 點
下載積分: 2161 分
在線時間: 66(小時)
注冊時間: 2008-04-28
最后登錄: 2024-06-25
查看coverpaper的主題 / 回貼

6樓發表于: 2011-08-02 13:58

只看該作者 | 小中大

不明白100米是代表什么,所以不好計算

本人在深圳從事自動化設備PLC程序設計編程，西門子、松下、三菱等各個品牌，各種非標設備的PLC程序設計，及設備調試安裝
售后維修！超聲波清洗機／電鍍設備／自動貼膜機的程序設計、售后維修等等。電話：13537593836 QQ：603753283

865042639

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 253 點
下載積分: 486 分
在線時間: 92(小時)
注冊時間: 2011-07-19
最后登錄: 2018-05-11
查看865042639的主題 / 回貼

7樓發表于: 2011-08-02 17:46

只看該作者 | 小中大

建議你改用變頻器的多功能輸入端口，設置高中低速就行了（三個參數）

865042639

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 253 點
下載積分: 486 分
在線時間: 92(小時)
注冊時間: 2011-07-19
最后登錄: 2018-05-11
查看865042639的主題 / 回貼

8樓發表于: 2011-08-02 18:06

只看該作者 | 小中大

高速的模擬的電壓為10V，中速的模擬電壓為10V/120米=X/55米=4.6V，低速的電壓為2.6V。那兩個并聯電阻用電位器，把三檔開關撥到中速，調相連的電位器，調到模擬的電壓為4.6V....................

lu831226

代理施耐德西門子等品牌的元件!

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 312 個
工控威望: 541 點
下載積分: 2493 分
在線時間: 54(小時)
注冊時間: 2011-04-03
最后登錄: 2020-09-26
查看lu831226的主題 / 回貼

9樓發表于: 2011-08-02 18:19

只看該作者 | 小中大

腦袋有包啊,直接變頻器的段速不就可以了,還要串什么電阻,沒事找事做!!!

QQ32135553

汪之生

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 301 個
工控威望: 408 點
下載積分: 1410 分
在線時間: 120(小時)
注冊時間: 2010-04-07
最后登錄: 2023-10-10
查看汪之生的主題 / 回貼

10樓發表于: 2011-08-04 07:38

只看該作者 | 小中大

同意8樓
