工控人家園 西門子工控論壇 我問下三菱PLC與西門子KTP600 DP 的通訊線怎么接

原野

級別: 家園常客

精華主題: 3 篇
發帖數量: 271 個
工控威望: 628 點
下載積分: 884 分
在線時間: 283(小時)
注冊時間: 2010-08-12
最后登錄: 2025-02-21
查看原野的主題 / 回貼

樓主發表于: 2011-08-12 16:38

只看樓主 | 小中大

我問下三菱PLC與西門子KTP600 DP 的通訊線怎么接

地址：佛山市南海區獅山鎮

wwcwwc

級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的主題 / 回貼

1樓發表于: 2011-08-12 16:45

只看該作者 | 小中大

在組態西門子KTP600 DP 選擇三菱通信方式。

原野

級別: 家園常客

精華主題: 3 篇
發帖數量: 271 個
工控威望: 628 點
下載積分: 884 分
在線時間: 283(小時)
注冊時間: 2010-08-12
最后登錄: 2025-02-21
查看原野的主題 / 回貼

2樓發表于: 2011-08-12 17:13

只看該作者 | 小中大

圖片：

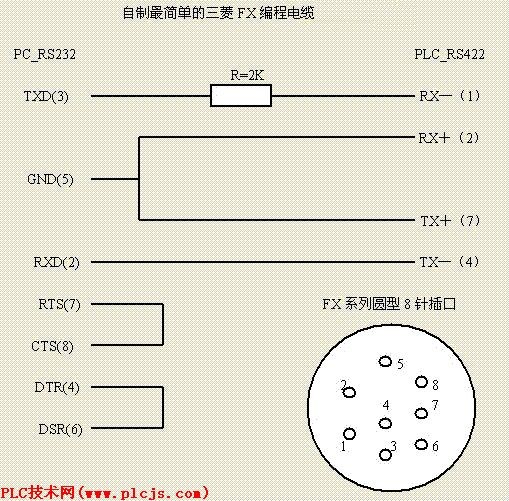

設置了，就是線 3 TXD+ ---RX- 4 RXD+-----TX- 8 TXD- ----RX+ 9RXD- TX+ 前面是屏腳的定義后面是三菱PLC FX

地址：佛山市南海區獅山鎮
