工控人家園 綜合討論 誰知道安川伺服SGMGV系列電機側編碼器十針輸出的針腳對應接線？多謝！

g073545

佛山工控

級別: 家園常客

精華主題: 0
發帖數量: 412 個
工控威望: 591 點
下載積分: 3655 分
在線時間: 1084(小時)
注冊時間: 2013-03-08
最后登錄: 2025-04-30
查看g073545的主題 / 回貼

樓主發表于: 2013-07-30 12:40

只看樓主 | 小中大

誰知道安川伺服SGMGV系列電機側編碼器十針輸出的針腳對應接線？求助！上百度查也不到接法。多謝大家了！

[ 此帖被g073545在2013-07-30 12:50重新編輯 ]

gxc0415

級別: 略有小成

精華主題: 0
發帖數量: 66 個
工控威望: 218 點
下載積分: 599 分
在線時間: 57(小時)
注冊時間: 2009-05-21
最后登錄: 2025-04-30
查看gxc0415的主題 / 回貼

1樓發表于: 2013-08-15 13:24

只看該作者 | 小中大

驅動器側1,2,5,6，分別對應電機側4，9，1，2 ，10（外殼）

gxc0415

級別: 略有小成

精華主題: 0
發帖數量: 66 個
工控威望: 218 點
下載積分: 599 分
在線時間: 57(小時)
注冊時間: 2009-05-21
最后登錄: 2025-04-30
查看gxc0415的主題 / 回貼

2樓發表于: 2013-08-15 13:26

只看該作者 | 小中大

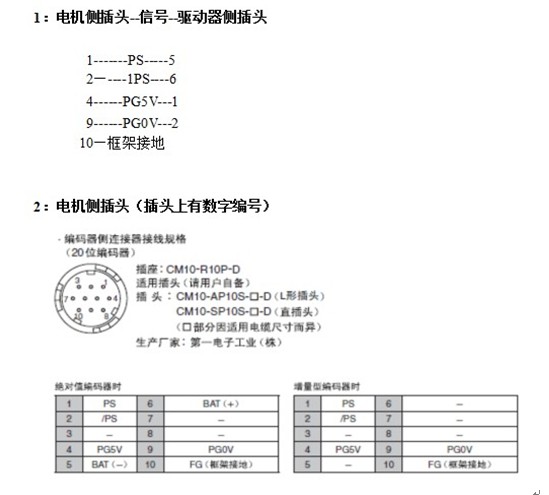

圖片：

接線圖
