I/O卡片插上基板后怎么在GX DEVELOPER設置，哪位知道該怎么設置，或者在哪個手冊中有講到啊？

liuyaling

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 132 點
下載積分: 1855 分
在線時間: 26(小時)
注冊時間: 2014-02-08
最后登錄: 2017-08-21
查看liuyaling的主題 / 回貼

1樓發表于: 2014-02-10 21:39

只看該作者 | 小中大

PLC參數設置里有個I/O分配

changyu0330

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 141 個
工控威望: 1285 點
下載積分: 4280 分
在線時間: 86(小時)
注冊時間: 2010-07-29
最后登錄: 2025-02-21
查看changyu0330的主題 / 回貼

2樓發表于: 2014-02-11 11:33

只看該作者 | 小中大

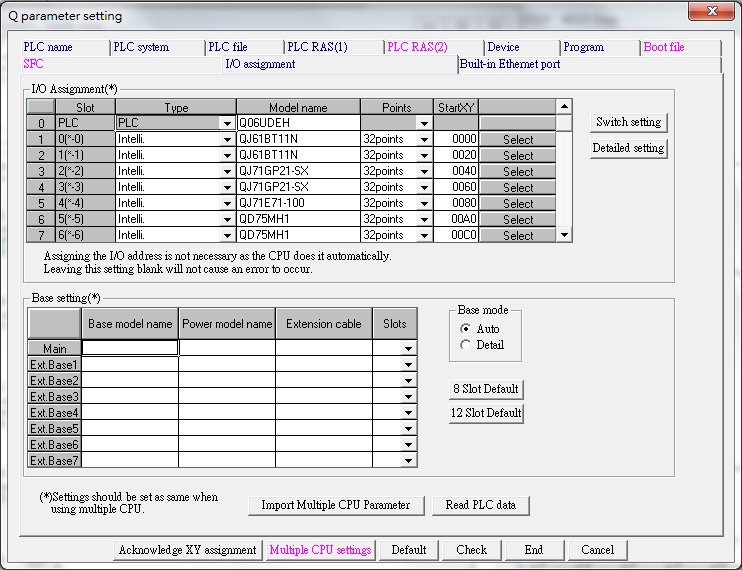

圖片：

1樓+1
PLC參數設置里有個I/O分配

stincen

自動化系統研發，PLC+CIM程序開發；光電面板半導體物流

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 270 個
工控威望: 289 點
下載積分: 5341 分
在線時間: 106(小時)
注冊時間: 2013-05-17
最后登錄: 2025-03-04
查看stincen的主題 / 回貼

3樓發表于: 2014-02-13 17:33

只看該作者 | 小中大

照2樓圖樣，根據模塊所占位數設定；有16 32 64位區別
I/O地址可以自由分配，不一定要按順序也不一定要從0000開始；但是要注意每個I/O所占位數不能沖突！

自動化系統PLC+CIM程序；光電面板半導體PCB（LUL，顯影蝕刻清洗機，OVEN等設備）及物流行業

龍宇馨

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 145 點
下載積分: 2262 分
在線時間: 28(小時)
注冊時間: 2013-07-23
最后登錄: 2019-01-08
查看龍宇馨的主題 / 回貼

4樓發表于: 2014-02-28 23:06

只看該作者 | 小中大

是不是只需要設置type、model name、point這三個就可以了啊？其他的還需要在做什么了嘛？設置做之后上傳設置就OK了？？？是否需要PLC斷電？

引用
引用第3樓stincen于2014-02-13 17:33發表的 :
照2樓圖樣，根據模塊所占位數設定；有16 32 64位區別
I/O地址可以自由分配，不一定要按順序也不一定要從0000開始；但是要注意每個I/O所占位數不能沖突！

黃xiaoming

學工控

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 245 點
下載積分: 2781 分
在線時間: 85(小時)
注冊時間: 2010-09-11
最后登錄: 2025-03-29
查看黃xiaoming的主題 / 回貼

5樓發表于: 2014-03-01 09:37

只看該作者 | 小中大

不設置PLC 也會自動分配的！自己設置了，以后方便換不同點數的模塊！
