工控人家園 三菱工控論壇 麻煩各位前輩看下我這三菱FX1S外部接線對不對萬分感謝、

shenjie767

級別: 探索解密

精華主題: 0
發帖數量: 13 個
工控威望: 139 點
下載積分: 607 分
在線時間: 8(小時)
注冊時間: 2013-12-16
最后登錄: 2021-04-02
查看shenjie767的主題 / 回貼

樓主發表于: 2014-07-10 19:24

只看樓主 | 小中大

圖片：

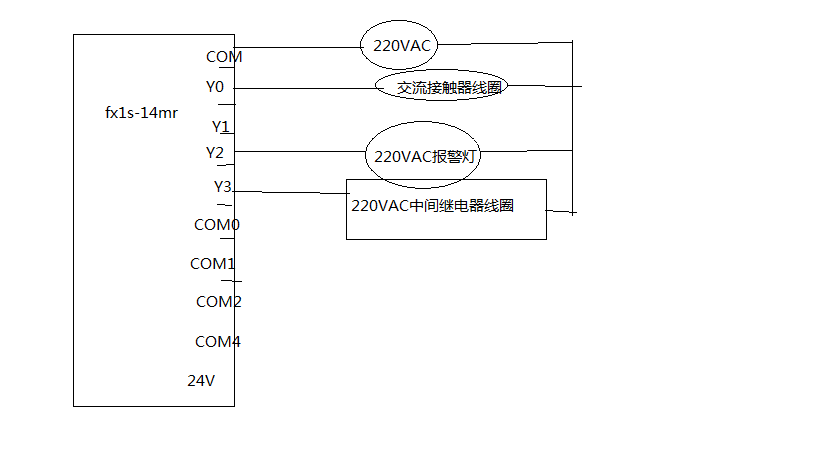

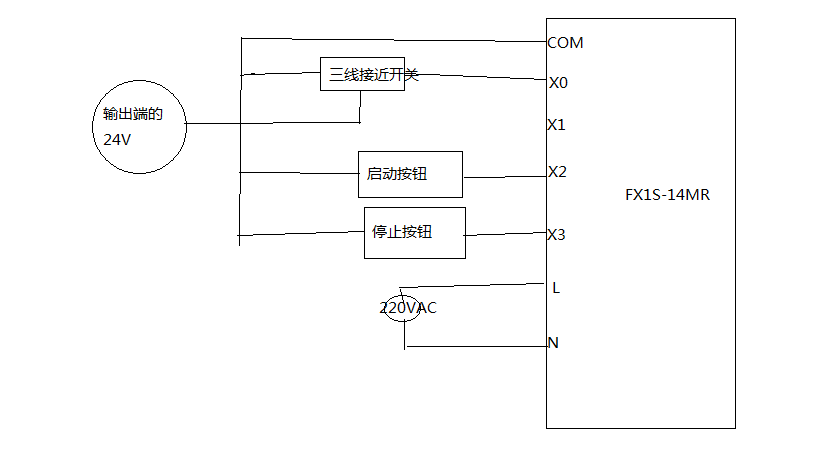

本人小菜鳥，對于接線還不是很懂，我這么接線對嗎？
望各位前輩指正下。謝謝啊。

王剛19730226

級別: 探索解密

精華主題: 0
發帖數量: 5 個
工控威望: 112 點
下載積分: 668 分
在線時間: 7(小時)
注冊時間: 2012-10-07
最后登錄: 2015-03-15
查看王剛19730226的主題 / 回貼

1樓發表于: 2014-07-11 14:49

只看該作者 | 小中大

第一圖輸出端24V接PLC24V+,第二圖理論可以,,但是最好加24V中間繼電器,

王剛19730226

級別: 探索解密

精華主題: 0
發帖數量: 5 個
工控威望: 112 點
下載積分: 668 分
在線時間: 7(小時)
注冊時間: 2012-10-07
最后登錄: 2015-03-15
查看王剛19730226的主題 / 回貼

2樓發表于: 2014-07-11 14:52

只看該作者 | 小中大

不對,COM0與Y0是一個通道,

天涯孤客

VX:Deng235174304

級別: 家園常客

精華主題: 0
發帖數量: 415 個
工控威望: 516 點
下載積分: 2879 分
在線時間: 327(小時)
注冊時間: 2007-04-28
最后登錄: 2025-04-27
查看天涯孤客的主題 / 回貼

3樓發表于: 2014-07-11 17:43

只看該作者 | 小中大

第一個圖三線感應器可以接plc24V電源，第二個圖com搞錯了，com是plc直流負極。應該com0對應y0.com1對應y1
