樓主  發表于: 2017-09-20 11:21
機器上有兩個設備需要采用485通訊:維綸觸摸屏、Modebus RTU

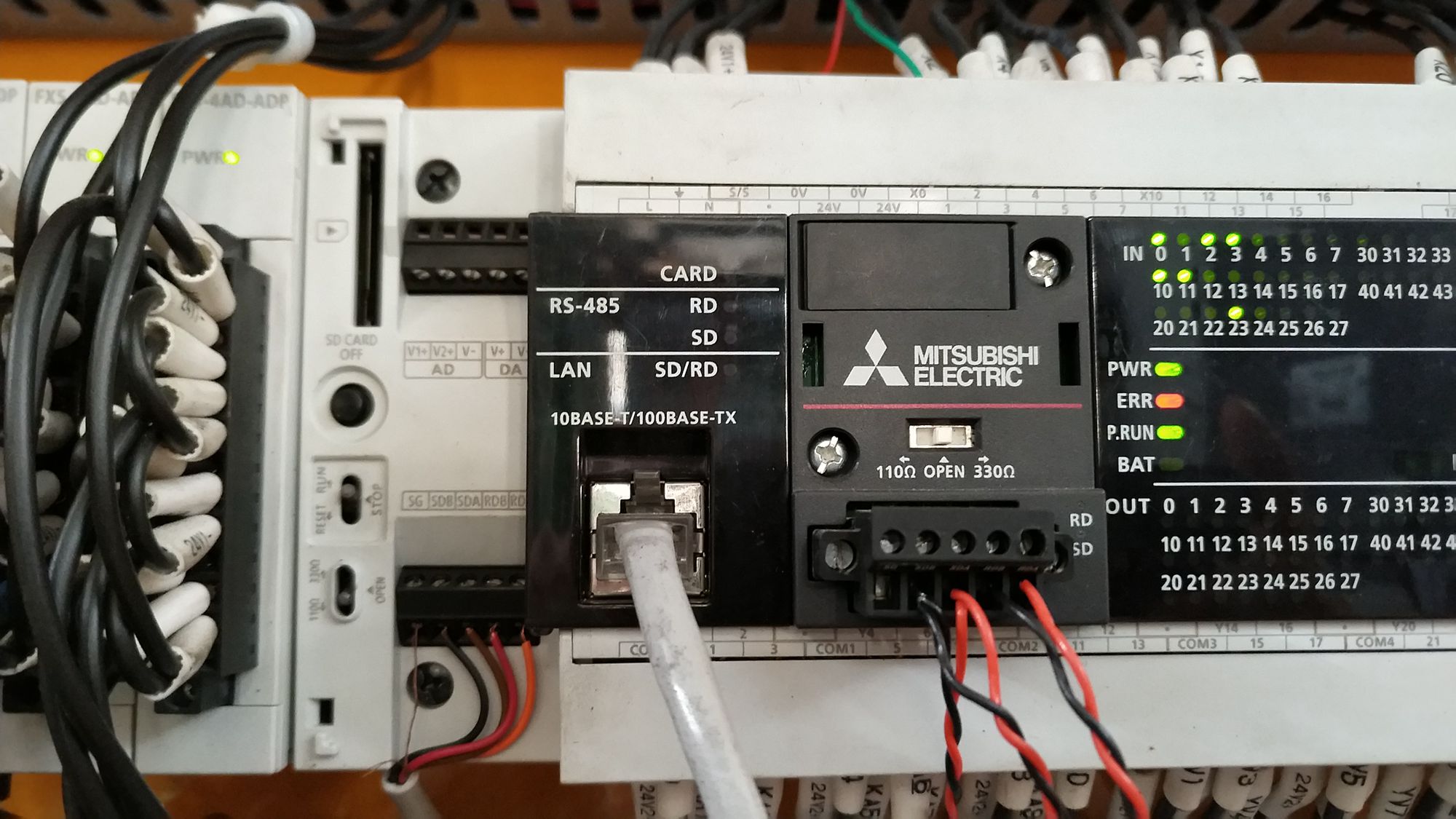

分別使用了FX5U自帶485接口和485-BD板:

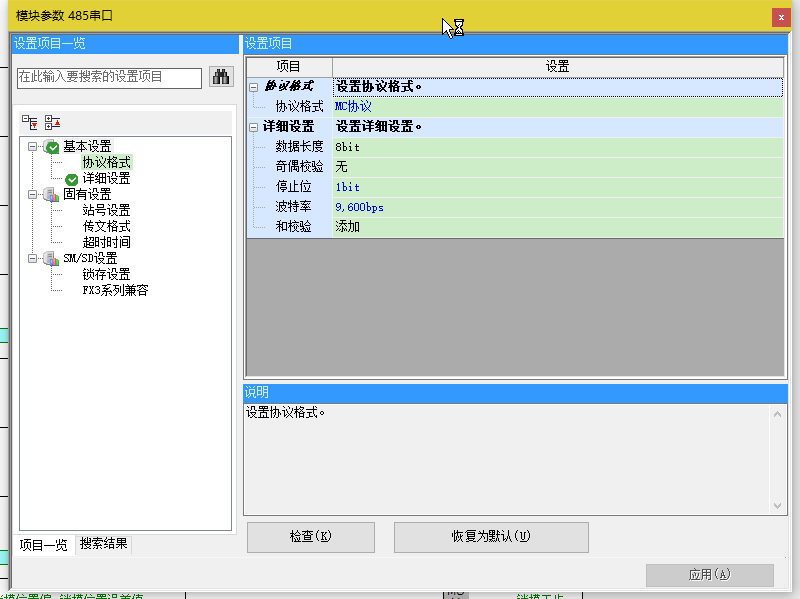

自帶485口采用MC協議,連接維綸觸摸屏mt6103ip,通訊設置:

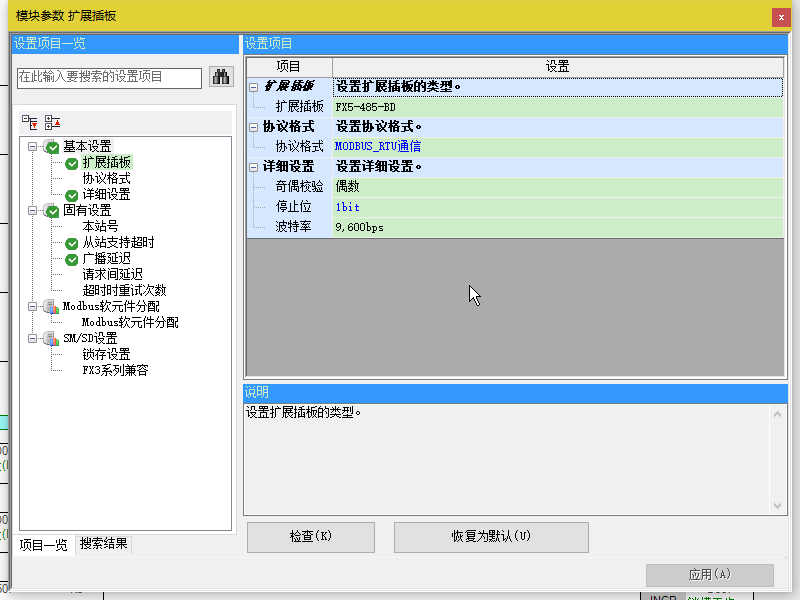

485-BD板采用Modebus_RTU協議,連接模擬量采集模塊,通訊設置:

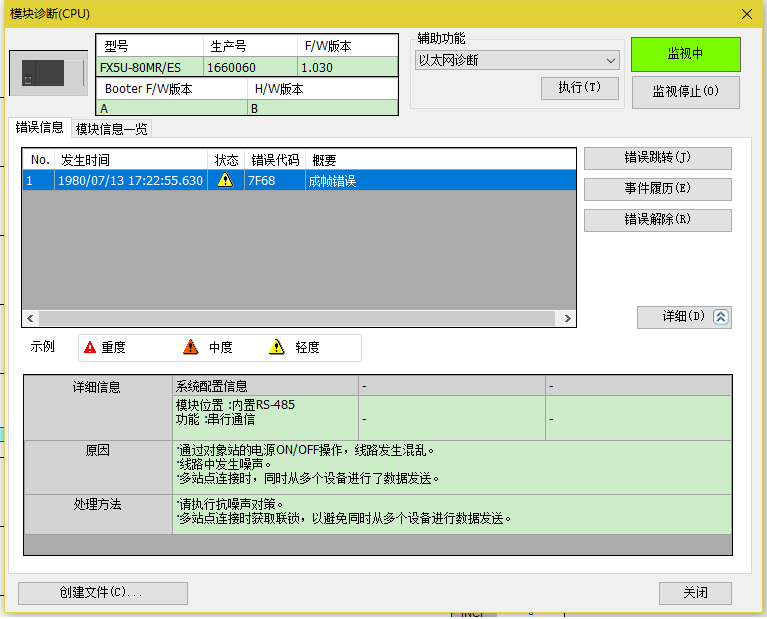

能夠完成通訊,但是報成幀錯誤,錯誤代碼: 7F68



請教各位前輩,如何解決?
tkggtdkjpl
工欲善其事,必先利其器!
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3452 個
工控威望: 20991 點
下載積分: 32583 分
在線時間: 1796(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-02
查看tkggtdkjpl的 主題 / 回貼
1樓  發表于: 2017-09-20 14:29
先用MODBUS POLL或MODBUS SLAVE測試一下,看看發出和接收的數據對不對。發送的數據不對找程序,接收的數據不對看模擬量那邊設置。
自動化單機,生產線,項目編程調試!
source08
級別: 網絡英雄
精華主題: 0
發帖數量: 543 個
工控威望: 6775 點
下載積分: 10946 分
在線時間: 215(小時)
注冊時間: 2011-03-01
最后登錄: 2025-04-30
查看source08的 主題 / 回貼
2樓  發表于: 2017-09-21 08:48
其實你這樣組態是自尋煩惱,你為什么不直接全部用以太網端口來組網啊。沒有以太網口全部增加RS485轉TCP網關。
source08
級別: 網絡英雄
精華主題: 0
發帖數量: 543 個
工控威望: 6775 點
下載積分: 10946 分
在線時間: 215(小時)
注冊時間: 2011-03-01
最后登錄: 2025-04-30
查看source08的 主題 / 回貼
3樓  發表于: 2017-09-21 08:50
補充說下,網關你選擇映射模式就不存在巡站出現問題會有斷網的情況。
殘gavin
級別: 探索解密
精華主題: 0
發帖數量: 16 個
工控威望: 111 點
下載積分: 707 分
在線時間: 31(小時)
注冊時間: 2017-03-31
最后登錄: 2023-07-10
查看殘gavin的 主題 / 回貼
4樓  發表于: 2017-09-28 11:09
引用
引用第1樓tkggtdkjpl于2017-09-20 14:29發表的  :
先用MODBUS POLL或MODBUS SLAVE測試一下,看看發出和接收的數據對不對。發送的數據不對找程序,接收的數據不對看模擬量那邊設置。


感謝,這邊是模擬量采集和觸摸屏通訊都可以正常讀寫,但是報錯了,
也就是能用,error燈亮不好看。
殘gavin
級別: 探索解密
精華主題: 0
發帖數量: 16 個
工控威望: 111 點
下載積分: 707 分
在線時間: 31(小時)
注冊時間: 2017-03-31
最后登錄: 2023-07-10
查看殘gavin的 主題 / 回貼
5樓  發表于: 2017-09-28 11:14
引用
引用第2樓source08于2017-09-21 08:48發表的  :
其實你這樣組態是自尋煩惱,你為什么不直接全部用以太網端口來組網啊。沒有以太網口全部增加RS485轉TCP網關。


觸摸屏可以走網口,但是因為后續的設備需要用到兩個485協議,所以測試一下兩個485接口同時工作怎么樣,目前是能夠順利完成通訊,但是error報錯,不好看,當然,可能更多設備在線的話就會工作異常。
棋。子
級別: 論壇先鋒
精華主題: 0
發帖數量: 97 個
工控威望: 1088 點
下載積分: 10357 分
在線時間: 149(小時)
注冊時間: 2015-11-24
最后登錄: 2025-04-29
查看棋。子的 主題 / 回貼
6樓  發表于: 2017-11-13 13:10
把觸摸屏里的接口類型,改為RS485-2W;
然后將觸摸屏RS485的1腳,即Data-接PLC的SDB,RDB;
觸摸屏2腳,即Data+接PLC的SDA,RDA;
觸摸屏5腳,接SG。
PLC就不會提示 成幀錯誤 報警了,希望能幫到你!

總之,就是把RS485-4W(4線),改為RS485-2W(2線)就可以了。
