樓主發表于: 2017-12-20 11:04

只看樓主 | 小中大

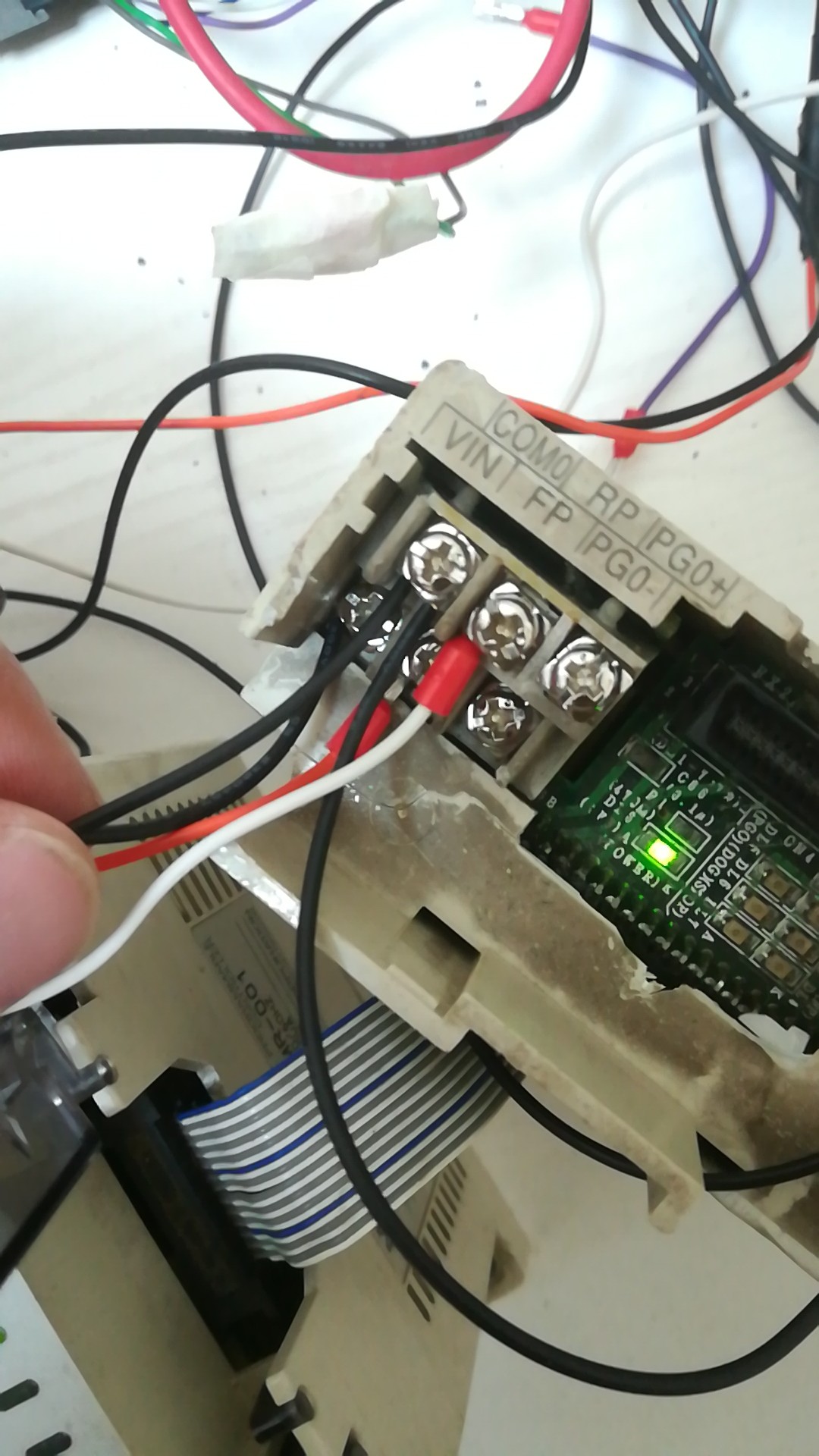

描述：定位模塊接線
圖片：

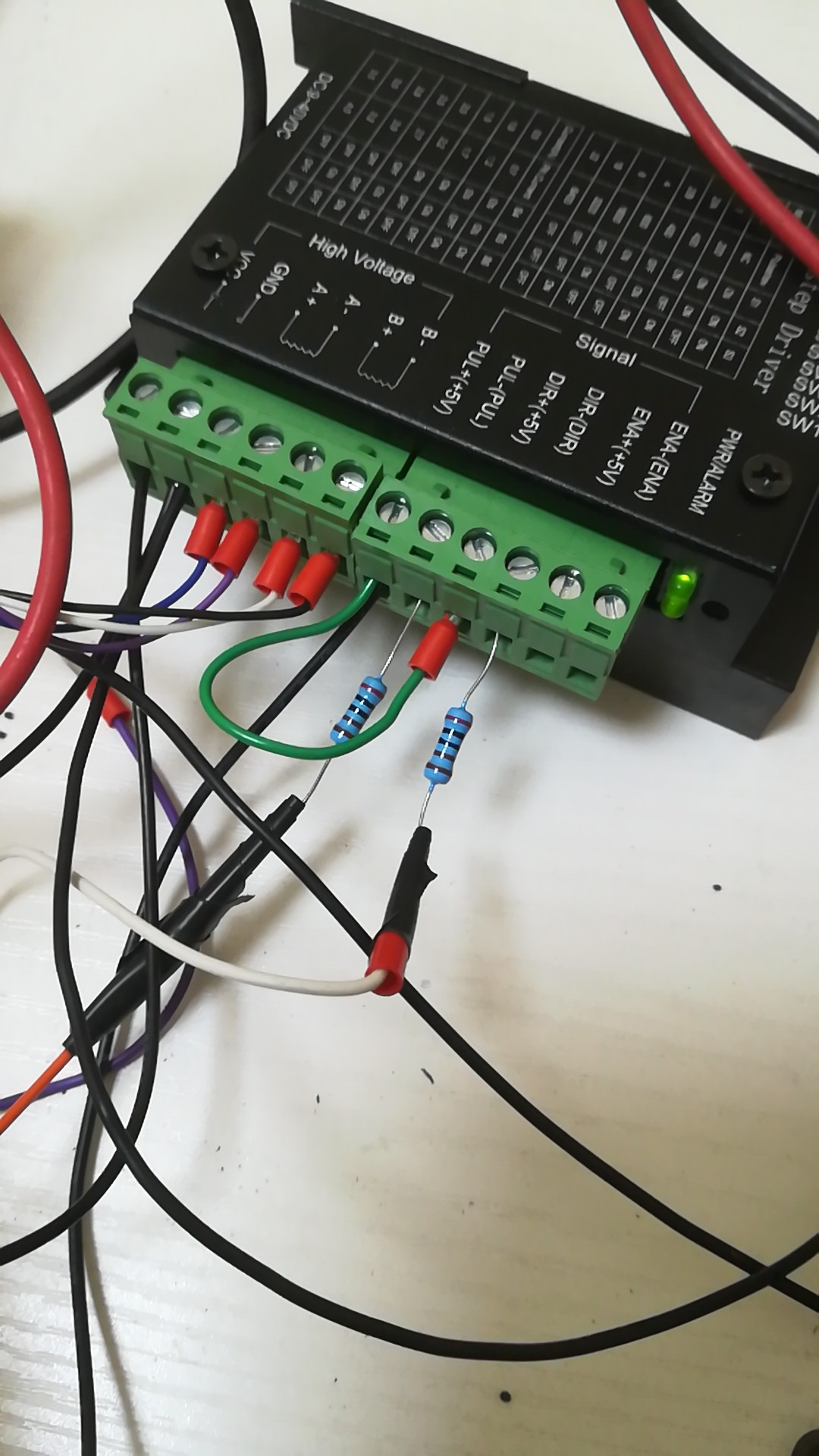

描述：步進驅動器接線
圖片：

最近在學習三菱定位控制，現在遇到一個問題，目前硬件配置如下：
PLC：FX2N-32MR
定位模塊：FX2N-1PG-E
現在想驅動步進電機，但是電機無論如何都不工作，定位模塊上的FP和RP都能點亮，電機就是不工作，也不知道哪里出了問題，想請各位大俠幫忙指點下

何啟海

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 262 個
工控威望: 383 點
下載積分: 1365 分
在線時間: 142(小時)
注冊時間: 2017-02-20
最后登錄: 2025-03-05
查看何啟海的主題 / 回貼

1樓發表于: 2017-12-20 12:32

只看該作者 | 小中大

自己去下載FX2N-1PG手冊，很詳細,太大了無法上傳

bika000

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 95 點
下載積分: 490 分
在線時間: 4(小時)
注冊時間: 2016-07-28
最后登錄: 2022-01-13
查看bika000的主題 / 回貼

2樓發表于: 2017-12-20 15:57

只看該作者 | 小中大

大俠，幫忙確認下我的硬件接線是否正確？
謝謝！

bika000

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 95 點
下載積分: 490 分
在線時間: 4(小時)
注冊時間: 2016-07-28
最后登錄: 2022-01-13
查看bika000的主題 / 回貼

3樓發表于: 2017-12-20 16:00

只看該作者 | 小中大

大俠，我想問下FX2N-1PG的FP和RP輸出后，要不要再串電阻再接到步進驅動器上？
謝謝！

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6502 個
工控威望: 7510 點
下載積分: 108721 分
在線時間: 4843(小時)
注冊時間: 2006-08-10
最后登錄: 2025-04-22
查看zyfzxh的主題 / 回貼

4樓發表于: 2017-12-22 08:52

只看該作者 | 小中大

1.定位模塊VIN和COM0接的是什麼信號？
2.當有脈衝輸出時驅動器PUL(+)(-)端是否有電壓存在？
以上僅僅針對你當前提供的信息所判斷

xg@rxxw

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 133 點
下載積分: 755 分
在線時間: 21(小時)
注冊時間: 2017-09-09
最后登錄: 2022-07-28
查看xg@rxxw的主題 / 回貼

5樓發表于: 2017-12-22 10:56

只看該作者 | 小中大

脈沖和方向信號要構成一個回路，電源要串進去的，一般步進加個2K電阻

spirita

初級工程師

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 1356 點
下載積分: 11400 分
在線時間: 550(小時)
注冊時間: 2017-12-22
最后登錄: 2025-03-24
查看spirita的主題 / 回貼

6樓發表于: 2017-12-22 11:57

只看該作者 | 小中大

好好看下手冊，可以雙脈沖，也可以脈沖加方向。手冊有樣例。
