樓主  發表于: 2018-04-10 10:01
圖片:
圖片:

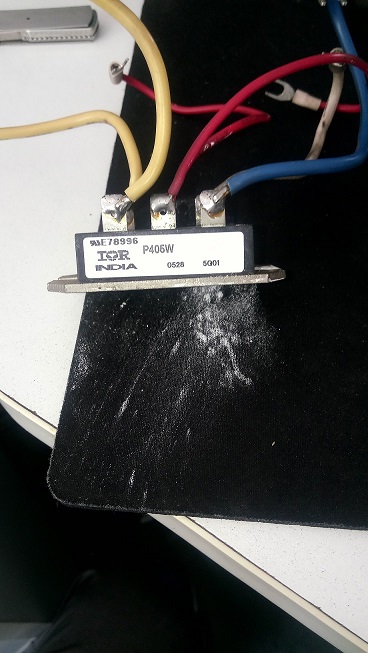

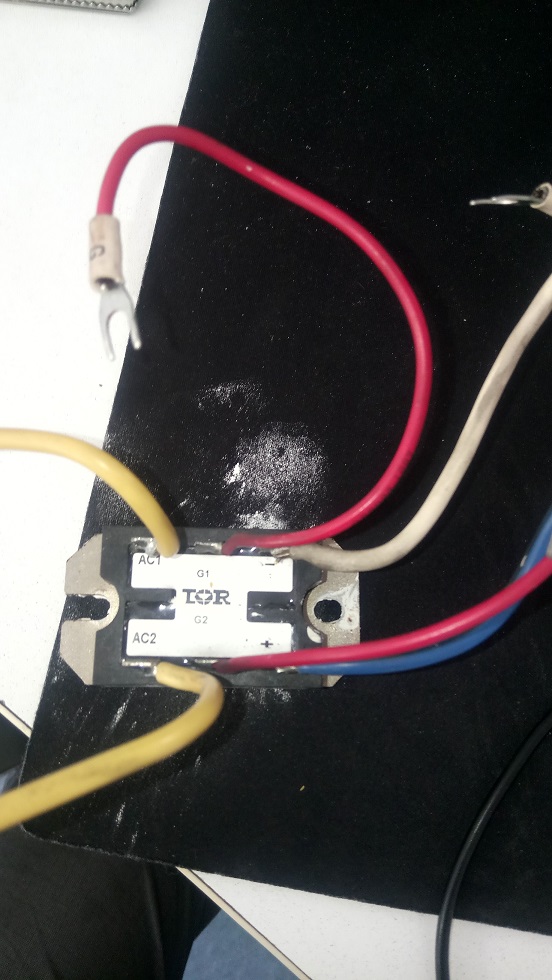

本次維修一臺測試儀涉及到一個直流調速控制器,檢查發現有此玩意,上網查了一下應該是個進口的IR半控整流橋,但我也不知道如何檢查好壞,論壇達人看看能否指點迷津
三人行者必有我?guī)?,擇其善者而從之
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-04-26
查看twingo49的 主題 / 回貼
1樓  發表于: 2018-04-10 10:30
用電表歐姆檔量AC1,AC2不通探針交換還是不通,量+,- 不通,探針交換會通
樓主留言:
用數字萬用表二極管檔測量AC1、AC2不通,交換也不通,測量+,-正向是0.5V左右,反向無窮大。但我看網上圖紙,+,-端實際是一個二極管串聯一個單相可控硅與另外一組并聯(也是二極管串聯單相可控管),因?yàn)橛锌煽毓璐?lián),沒有觸發G腳,應該不導通呀,也就是不應該有0.5V偏壓呀
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-04-26
查看twingo49的 主題 / 回貼
2樓  發表于: 2018-04-10 11:23
引用
引用第1樓twingo49于2018-04-10 10:30發表的  :
用電表歐姆檔量AC1,AC2不通探針交換還是不通,量+,- 不通,探針交換會通

看錯了,當作橋氏整流器了
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-04-26
查看twingo49的 主題 / 回貼
3樓  發表于: 2018-04-10 11:44
引用
引用第2樓twingo49于2018-04-10 11:23發表的  :

看錯了,當作橋氏整流器了

應該還是可以分開量,-,AC1,-,AC2按照二極體的量法,AC1,+,G1還有AC2,+,G2按照SCR的量法
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2858 個
工控威望: 3630 點
下載積分: 3544 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-04-26
查看tingfenghu的 主題 / 回貼
4樓  發表于: 2018-04-10 13:03
這種一種模塊,一般SCR,輸出是交流。
最好換一個好的驅動接上這個模塊試一下。
網上查一下datasheet,看看能不能找到資料。
二手PLC,觸摸屏,伺服驅動,各類氣動設備
http://shop58129605.taobao.com/
fsjnzhy
級別: 工控俠客

精華主題: 0
發帖數量: 1129 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的 主題 / 回貼
5樓  發表于: 2018-04-10 13:42

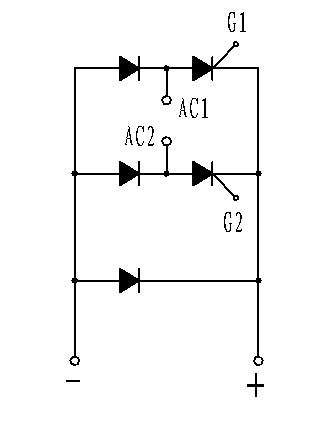

下圖是P405W內部結構圖,用萬能表電阻檔可以初步判斷好壞。

本帖最近評分記錄:
  • 下載積分:+2(往事如風) 真誠感謝!
