工控人家園 綜合討論 proface觸摸屏與臺達plc通訊問題求助

zhengf1989

級別: 略有小成

精華主題: 0
發帖數量: 142 個
工控威望: 273 點
下載積分: 686 分
在線時間: 487(小時)
注冊時間: 2012-11-28
最后登錄: 2025-04-27
查看zhengf1989的主題 / 回貼

樓主發表于: 2018-06-29 14:27

只看樓主 | 小中大

臺達plc為DVP ES系列，觸摸屏為proface GP4000系列，現在想用plc的com2和觸摸屏進行485通訊，請問大家通訊電纜怎樣制作？就是串口幾號腳和幾號腳焊在一起？

zhengf1989

級別: 略有小成

精華主題: 0
發帖數量: 142 個
工控威望: 273 點
下載積分: 686 分
在線時間: 487(小時)
注冊時間: 2012-11-28
最后登錄: 2025-04-27
查看zhengf1989的主題 / 回貼

1樓發表于: 2018-07-10 09:29

只看該作者 | 小中大

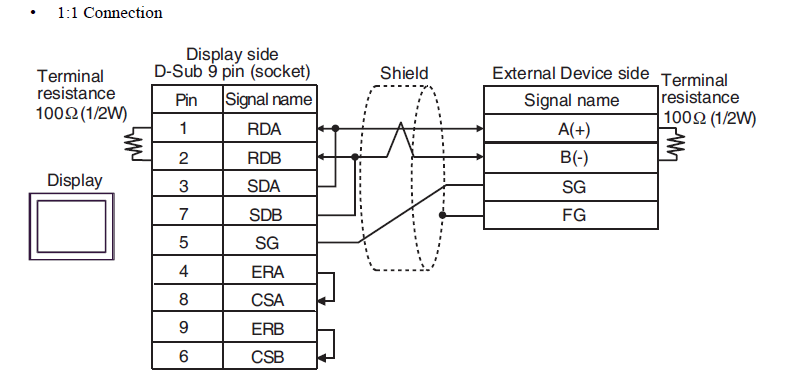

圖片：

通訊線接線圖找到了，與臺達plc的com2進行485通訊，需要在plc里編通訊程序嗎？

wangnaizhi

級別: 論壇先鋒

精華主題: 0
發帖數量: 1290 個
工控威望: 1866 點
下載積分: 1893 分
在線時間: 960(小時)
注冊時間: 2015-08-31
最后登錄: 2025-04-27
查看wangnaizhi的主題 / 回貼

2樓發表于: 2018-07-10 10:02

只看該作者 | 小中大

PLC里面改一下COM2的通訊參數讓觸摸屏的和PLC的通訊參數一致

zhengf1989

級別: 略有小成

精華主題: 0
發帖數量: 142 個
工控威望: 273 點
下載積分: 686 分
在線時間: 487(小時)
注冊時間: 2012-11-28
最后登錄: 2025-04-27
查看zhengf1989的主題 / 回貼

3樓發表于: 2018-07-11 12:28

只看該作者 | 小中大

試了一下，可以通訊，觸摸屏軟件里設置選臺達plc的驅動，plc里用程序設置d1120，m1120，m1143，站號d1121，雙方設置參數一致就可以了，觸摸屏接com2，plc接com2，rs485通訊2線。
