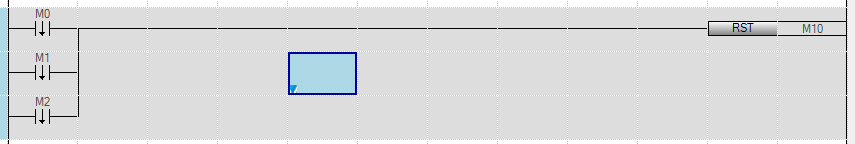

最近在學習ST語言，遇到問題了，
下降沿指令LDF在ST里要怎么編寫？

還有標簽程序里的定時器對應的常開觸點，要怎么調用？

引用

引用樓主apei2014于2019-04-11 16:33發表的 關于三菱ST語言的下降沿使用方法求助 :
最近在學習ST語言，遇到問題了，
下降沿指令LDF在ST里要怎么編寫？

下降沿只是一個基本邏輯
下降沿:=NOT 輸入 AND 上次狀態;
上次狀態:=輸入;

計時器觸點：計時器.Q

pls(not m0 or not m1 or not m2,aaaa);
rst(aaaa,m10);

這樣子是不是也可以？

另外計時器觸點：計時器.Q
這是Q系列的用法嗎？
我剛剛查了一下說明書，F(xiàn)X5U的是計時器.S

RST(LDF(TRUE,M0),M10)

MEP和MEF；

定時器不要在FOR、CASE、IF里面用


參考4樓



引用

引用第5樓1247700197于2019-04-12 08:57發表的  :

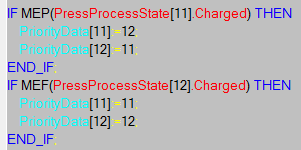

MEP和MEF； [attachment=231833]
定時器不要在FOR、CASE、IF里面用 [attachment=231834]  [attachment=231835]

字體顏色配置的不錯，學習下。

用ST編程邏輯控制，確實夠麻煩。

梯形圖+ST會不會好些呢？

不知道這樣對不對,RST(LDF(1,M0) OR LDF(1,M1) OR LDF(1,M2),M10);
如果不行，那就分開寫RST(LDF(1,M0),M10);RST(LDF(1,M1),M10);RST(LDF(1,M2),M10);
