樓主發表于: 2019-04-29 16:26

只看樓主 | 小中大

圖片：

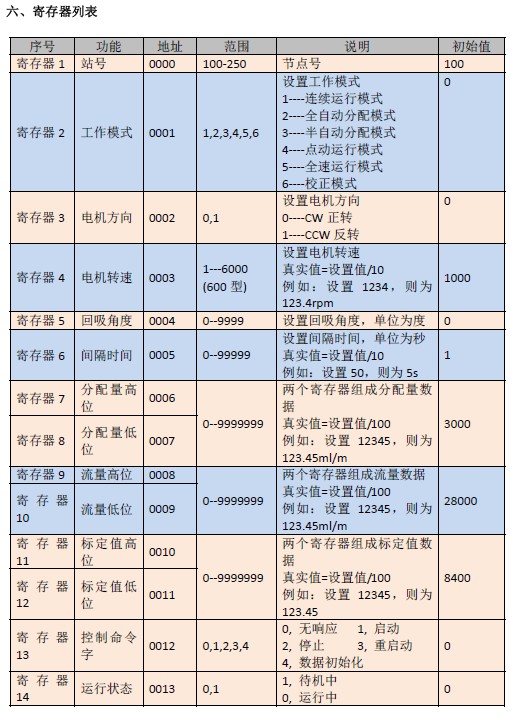

準備用松下的FP-X C30PLC通過MODBUS RTU通訊方式控制三臺蠕動泵定量停機，蠕動泵的通訊協議有，由于水平有限，沒弄過不知道怎么入手，懇請師傅們有空幫忙編個例程，感激不盡！

本帖最近評分記錄：

下載積分:+1(葛任柱)

學專業技能，交痛快朋友。喜歡我們的工控人家園。

yl_pan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 302 點
下載積分: 10505 分
在線時間: 440(小時)
注冊時間: 2010-03-11
最后登錄: 2024-10-17
查看yl_pan的主題 / 回貼

1樓發表于: 2019-04-29 21:04

只看該作者 | 小中大

先用串口助手把你想用的指令和泵的通訊測試好，再用寫就好了

weilifang25

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 120 點
下載積分: 2301 分
在線時間: 60(小時)
注冊時間: 2018-11-24
最后登錄: 2025-03-31
查看weilifang25的主題 / 回貼

2樓發表于: 2019-04-29 22:54

只看該作者 | 小中大

水平有限，就出錢，盡管我也不會

m046

學無止境

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 342 個
工控威望: 540 點
下載積分: 15339 分
在線時間: 670(小時)
注冊時間: 2007-04-17
最后登錄: 2025-04-27
查看m046的主題 / 回貼

3樓發表于: 2019-04-30 08:43

只看該作者 | 小中大

學專業技能，交痛快朋友。喜歡我們的工控人家園。

m046

學無止境

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 342 個
工控威望: 540 點
下載積分: 15339 分
在線時間: 670(小時)
注冊時間: 2007-04-17
最后登錄: 2025-04-27
查看m046的主題 / 回貼

4樓發表于: 2019-04-30 08:44

只看該作者 | 小中大

我相信論壇有好心的大神在的

學專業技能，交痛快朋友。喜歡我們的工控人家園。

m046

學無止境

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 342 個
工控威望: 540 點
下載積分: 15339 分
在線時間: 670(小時)
注冊時間: 2007-04-17
最后登錄: 2025-04-27
查看m046的主題 / 回貼

5樓發表于: 2019-04-30 08:46

只看該作者 | 小中大

謝謝

引用
引用第1樓yl_pan于2019-04-29 21:04發表的 :
先用串口助手把你想用的指令和泵的通訊測試好，再用寫就好了

學專業技能，交痛快朋友。喜歡我們的工控人家園。

wuyanqian

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 106 點
下載積分: 700 分
在線時間: 9(小時)
注冊時間: 2017-04-28
最后登錄: 2019-08-26
查看wuyanqian的主題 / 回貼

6樓發表于: 2019-04-30 09:13

只看該作者 | 小中大

你應該先看看指令格式，根據格式去發，或者你把指令格式發出來看看

m046

學無止境

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 342 個
工控威望: 540 點
下載積分: 15339 分
在線時間: 670(小時)
注冊時間: 2007-04-17
最后登錄: 2025-04-27
查看m046的主題 / 回貼

7樓發表于: 2019-04-30 09:36

只看該作者 | 小中大

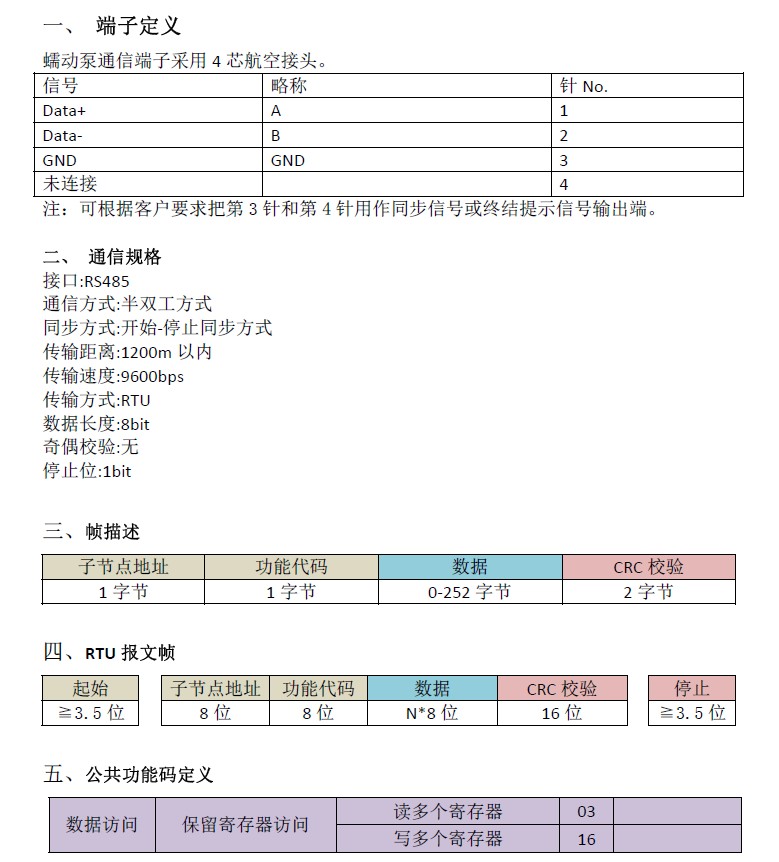

圖片：

謝謝，松下的指令應該是用F145

引用
引用第6樓wuyanqian于2019-04-30 09:13發表的 :
你應該先看看指令格式，根據格式去發，或者你把指令格式發出來看看

學專業技能，交痛快朋友。喜歡我們的工控人家園。

892777011

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 213 個
工控威望: 334 點
下載積分: 1052 分
在線時間: 181(小時)
注冊時間: 2014-06-24
最后登錄: 2021-11-21
查看892777011的主題 / 回貼

8樓發表于: 2019-05-02 12:58

只看該作者 | 小中大

先找個串口調試助手，再找下ASCII碼表，按照第一張圖里的幀格式在串口調試助手里面發送數據，直到能通訊上，通訊上后把PLC鏈接到串口調試助手上，用PLC發送數據，直到能發送正確的通訊幀，31H 33H 34H CRC校驗字符，這個格式自己對照幀格式看

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 988 個
工控威望: 8890 點
下載積分: 14500 分
在線時間: 939(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-27
查看anlyl2014的主題 / 回貼

9樓發表于: 2019-05-02 14:42

只看該作者 | 小中大

簡單講一下：
1.通訊格式：9600.RTU 8N1
2.寄存器0012H為控制字，給它寫入1為啟動，寫入2為停止；
3.寄存器0016H,0017H是當前流量值，此2個寄存器組成32位數，讀出后在PLC作比較，判斷是否啟動；這里說的不一定正確，只是根據你貼的東西舉例
沒用過松下的FP-X C30PLC，無法幫你，如果用FX3U的可參考論壇例程，如果用HMI做更簡單，若有需要，我可以發一個用臺達HMI讀MODBUS RTU從站的例子給你參考
你最好上傳完整的使用手冊

[ 此帖被anlyl2014在2019-05-02 14:52重新編輯 ]

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

shcaoxianyon

你的觀望俺的希望

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 820 個
工控威望: 1155 點
下載積分: 4224 分
在線時間: 402(小時)
注冊時間: 2009-03-24
最后登錄: 2025-04-27
查看shcaoxianyon的主題 / 回貼

10樓發表于: 2019-05-02 15:12

只看該作者 | 小中大

引用
引用第9樓anlyl2014于2019-05-02 14:42發表的 :
簡單講一下：
1.通訊格式：9600.RTU 8N1
2.寄存器0012H為控制字，給它寫入1為啟動，寫入2為停止；
3.寄存器0016H,0017H是當前流量值，此2個寄存器組成32位數，讀出后在PLC作比較，判斷是否啟動；這里說的不一定正確，只是根據你貼的東西舉例
沒用過松下的FP-X C30PLC，無法幫你，如果用FX3U的可參考論壇例程，如果用HMI做更簡單，若有需要，我可以發一個用臺達HMI讀MODBUS RTU從站的例子給你參考
.......

樓上是正解啊

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1281 個
工控威望: 6112 點
下載積分: 54298 分
在線時間: 1126(小時)
注冊時間: 2012-04-24
最后登錄: 2025-04-25
查看john42tw的主題 / 回貼

11樓發表于: 2019-05-03 07:29

只看該作者 | 小中大

找松下供應商幫忙
跟它買，找它處理。
