樓主發表于: 2019-05-04 16:03

只看樓主 | 小中大

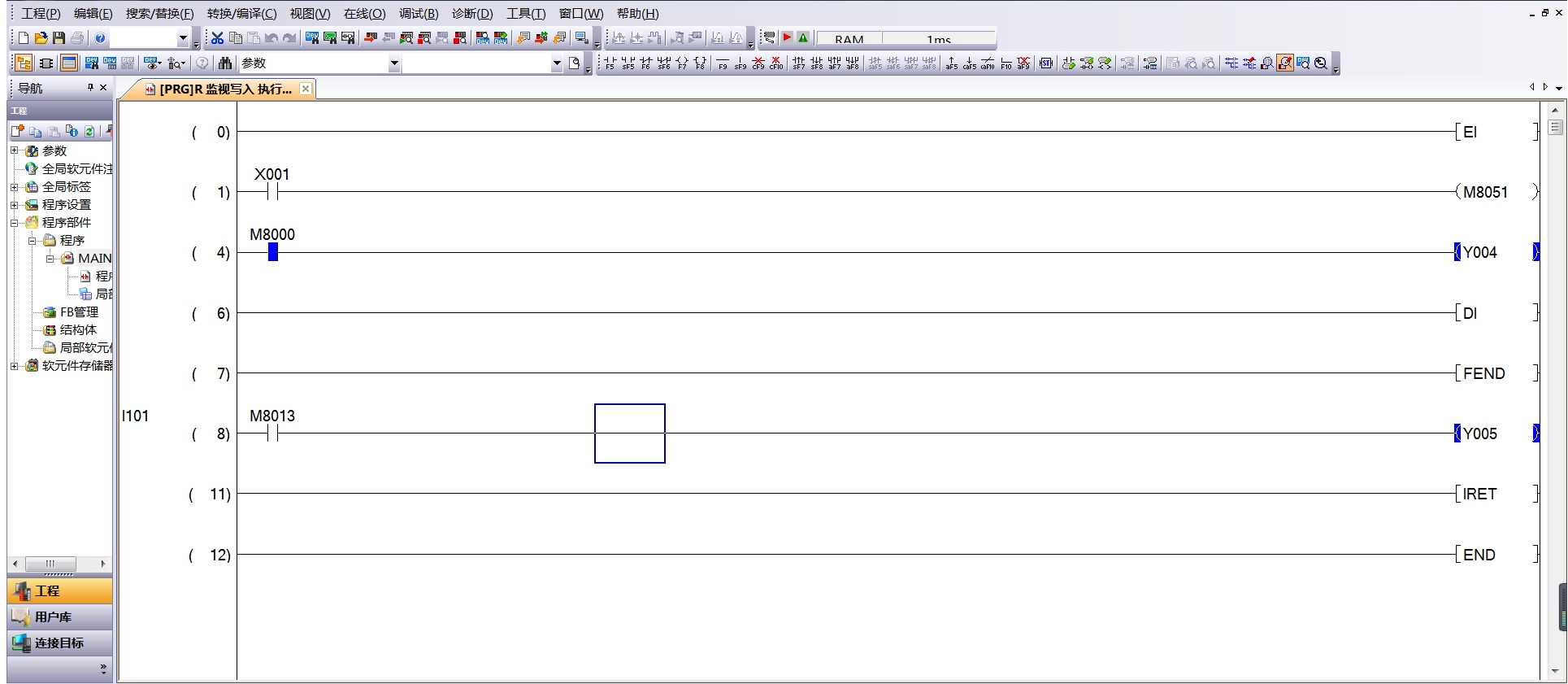

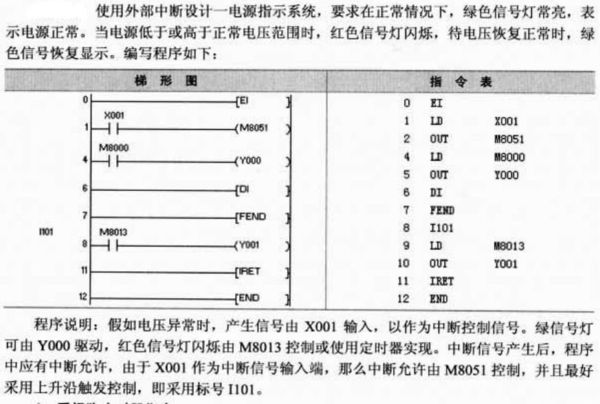

按手冊上面測試中斷，為啥用PLC測試時達不到所要的狀態呢？
要求：X1-OFF,Y4－ON，Y5-OFF。 X1-ON,Y4-OFF,Y5-閃爍。
只要X1觸發M8051，4～7步不執行，執行指針I(yè)101所在的8～11步。

wenliang

擡頭白雲悠悠，前竟一片黯愁……

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 720 個
工控威望: 915 點
下載積分: 43076 分
在線時間: 554(小時)
注冊時間: 2014-04-04
最后登錄: 2025-04-24
查看wenliang的主題 / 回貼

1樓發表于: 2019-05-04 16:52

只看該作者 | 小中大

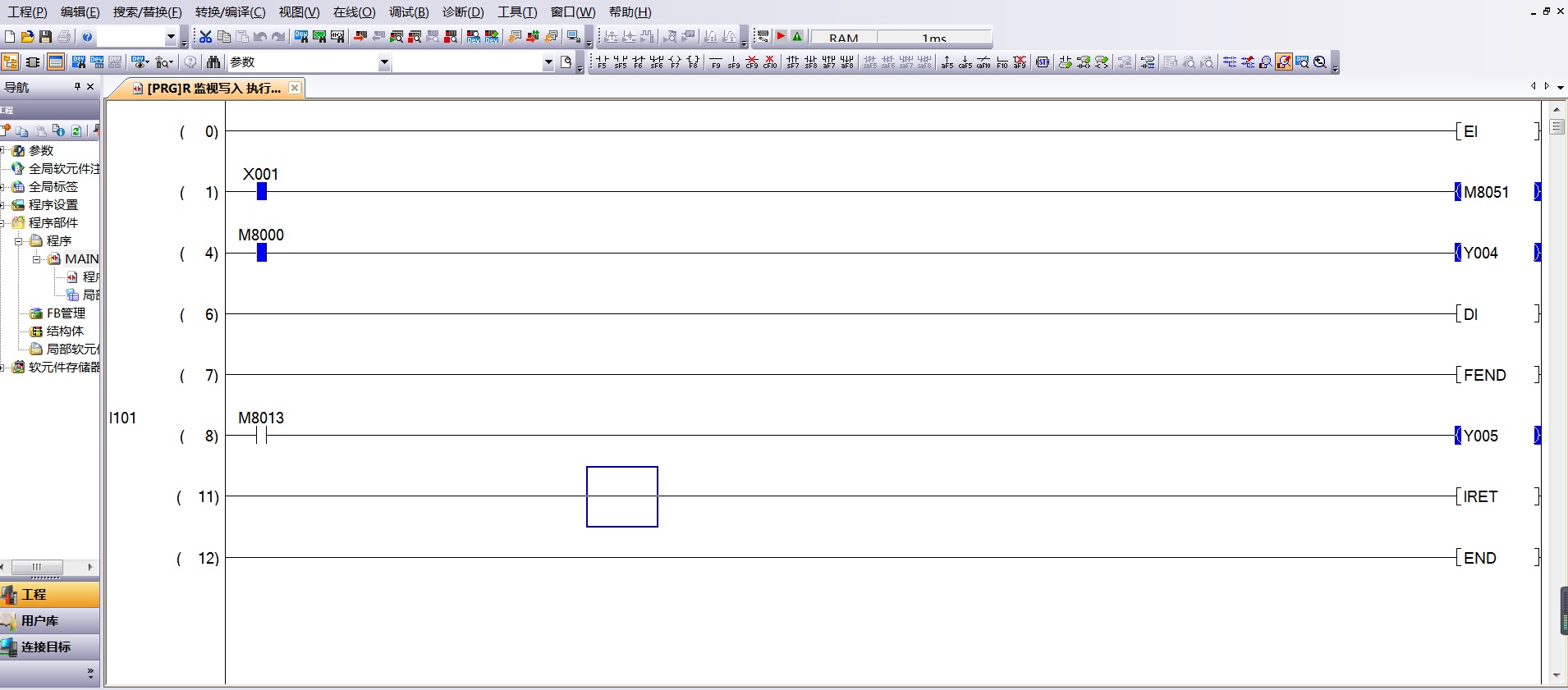

還請各位大師指點一下！現在用PLC運行程序時 當中斷信號X1有信號時Y5會ON、但是不會閃爍，且Y4也一直輸出不會OFF。

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-04-26
查看twingo49的主題 / 回貼

2樓發表于: 2019-05-04 17:47

只看該作者 | 小中大

按照題目應該用CJ可能好一點

hsqknx

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 431 個
工控威望: 2446 點
下載積分: 505 分
在線時間: 736(小時)
注冊時間: 2011-06-13
最后登錄: 2025-04-26
查看hsqknx的主題 / 回貼

3樓發表于: 2019-05-04 18:15

只看該作者 | 小中大

中斷只在一個邊沿有效，在中斷各程序里，什么上升，下降沿，定時器都無效

hsqknx

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 431 個
工控威望: 2446 點
下載積分: 505 分
在線時間: 736(小時)
注冊時間: 2011-06-13
最后登錄: 2025-04-26
查看hsqknx的主題 / 回貼

4樓發表于: 2019-05-04 18:18

只看該作者 | 小中大

你這手冊如果是紙的可以拿去燒飯了，順便提示一下，三菱的手冊會讓你懷疑人生

wenliang

擡頭白雲悠悠，前竟一片黯愁……

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 720 個
工控威望: 915 點
下載積分: 43076 分
在線時間: 554(小時)
注冊時間: 2014-04-04
最后登錄: 2025-04-24
查看wenliang的主題 / 回貼

5樓發表于: 2019-05-04 18:51

只看該作者 | 小中大

引用
引用第3樓hsqknx于2019-05-04 18:15發表的 :
中斷只在一個邊沿有效，在中斷各程序里，什么上升，下降沿，定時器都無效

大師您好！就如你所說的、中斷程序只在上升沿及下降沿是執行，那中斷程序要是沒有執行完成時也不返回吧？且這個程序中上面已經禁用中斷了，那中斷程序是怎么私返回主程序的呢？

hsqknx

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 431 個
工控威望: 2446 點
下載積分: 505 分
在線時間: 736(小時)
注冊時間: 2011-06-13
最后登錄: 2025-04-26
查看hsqknx的主題 / 回貼

6樓發表于: 2019-05-04 19:06

只看該作者 | 小中大

看到中斷程序里的那個IRET沒，那就是返回啊

無條件返回，別指望搞什么條件返回，那樣基本上都會出現看門狗錯誤
