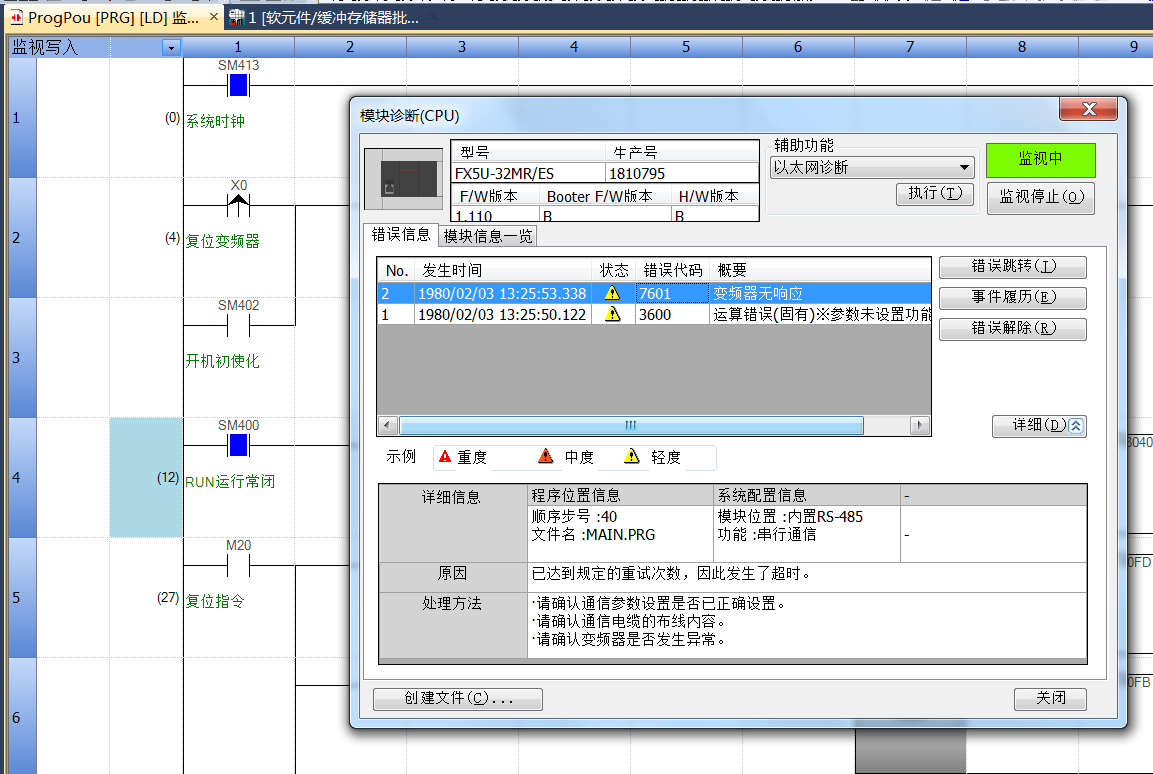

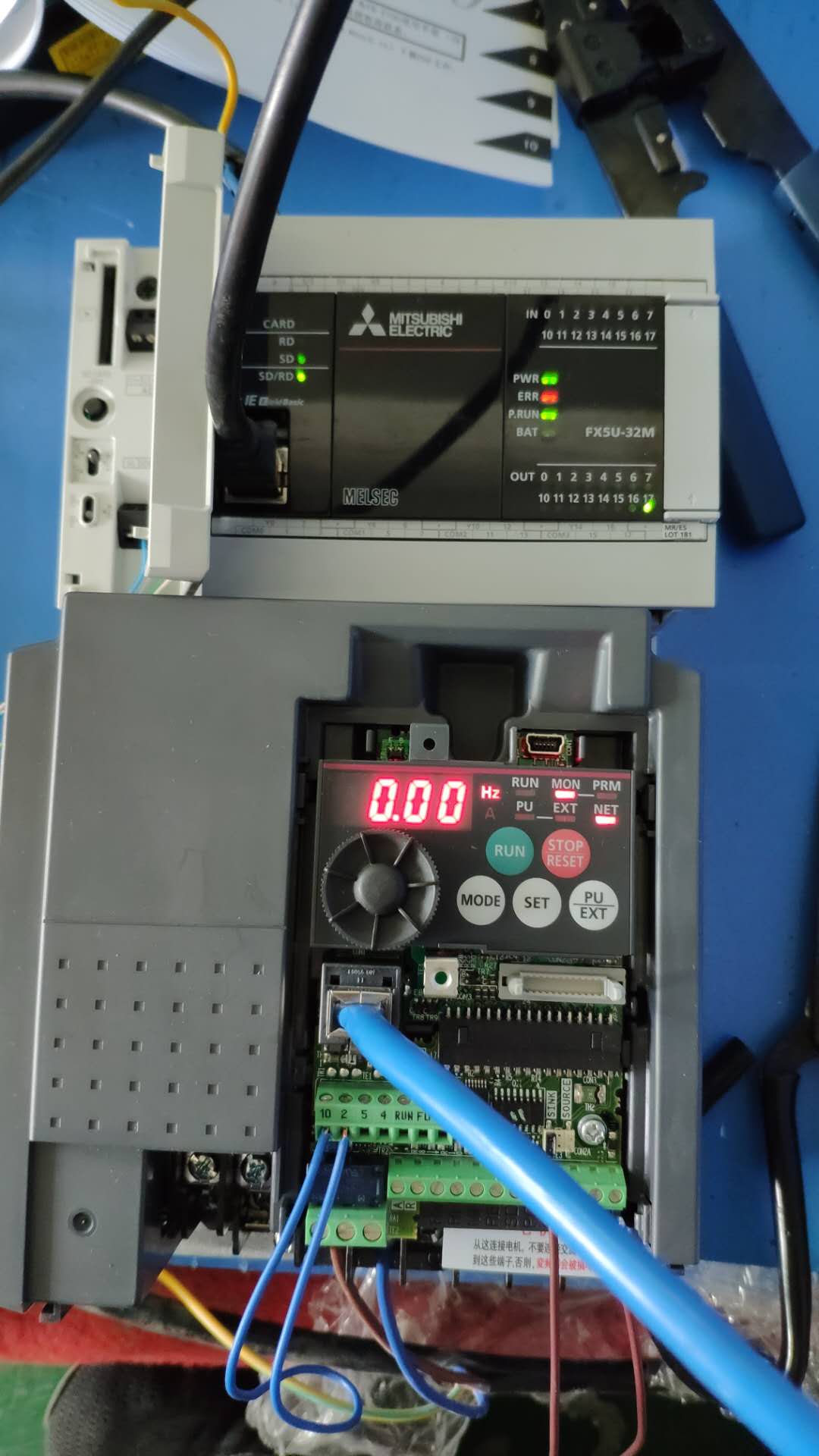

請問各位大師，我用FX5U的PLC和FR-E740變頻器485通訊，為什么設定參數之后始終通訊上不呢，PLC的SD燈為閃而RD燈沒有反應，PLC報通訊錯誤，麻煩各位大師出來給指導一下，在此謝過各位大師了！

wenliang

擡頭白雲悠悠，前竟一片黯愁……

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 720 個
工控威望: 915 點
下載積分: 43075 分
在線時間: 554(小時)
注冊時間: 2014-04-04
最后登錄: 2025-04-24
查看wenliang的主題 / 回貼

1樓發表于: 2019-12-06 14:21

只看該作者 | 小中大

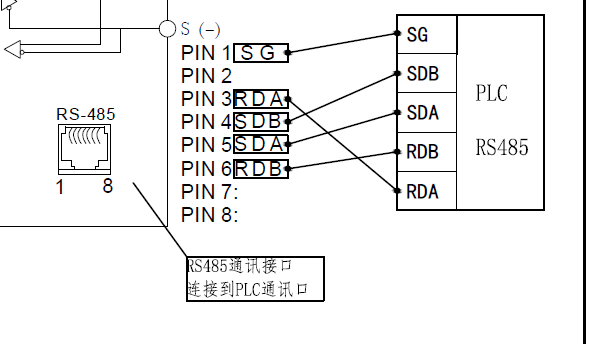

這是接線圖，因?yàn)橹豢刂埔慌_(tái)變頻器且距離較短所以沒有接終端電阻。

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3688 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

2樓發表于: 2019-12-06 15:22

只看該作者 | 小中大

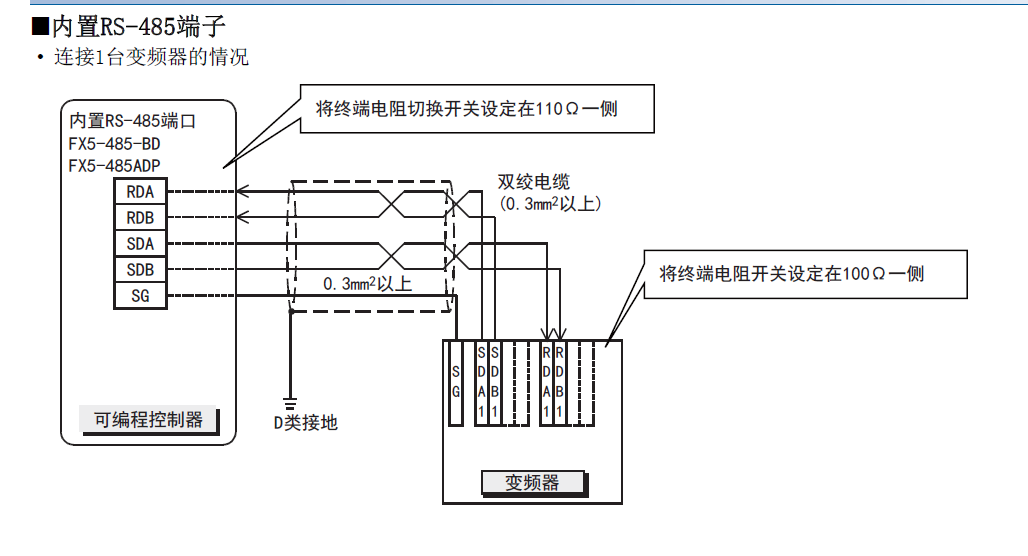

接線有誤，應該是PLC的SDA 接變頻的RDA PLC的SDB接變頻的RDB

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

wenliang

擡頭白雲悠悠，前竟一片黯愁……

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 720 個
工控威望: 915 點
下載積分: 43075 分
在線時間: 554(小時)
注冊時間: 2014-04-04
最后登錄: 2025-04-24
查看wenliang的主題 / 回貼

3樓發表于: 2019-12-06 15:33

只看該作者 | 小中大

圖片：

引用
引用第2樓菜鳥入行于2019-12-06 15:22發表的 :
接線有誤，應該是PLC的SDA 接變頻的RDA PLC的SDB接變頻的RDB

是的，之前沒有具體看手冊，剛剛才看到這個問題，犯了一個大錯誤啊
