樓主發表于: 2022-07-23 13:49

只看樓主 | 小中大

圖片：

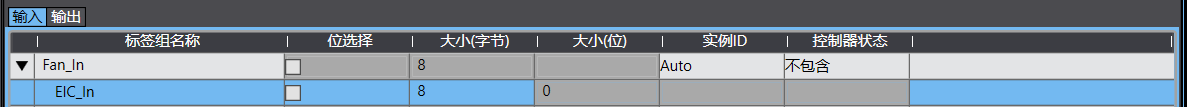

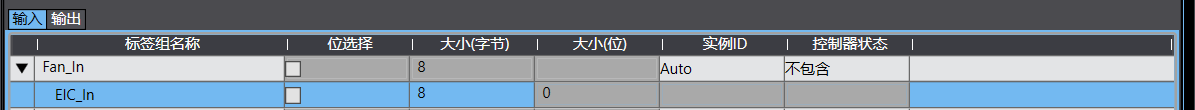

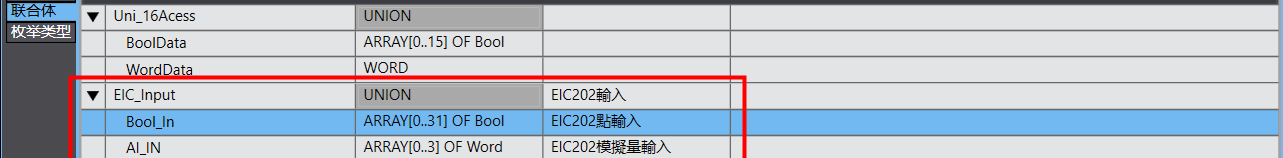

聯合體設置32 bool 和 4 word
在Ethernet/IP設置中標簽組的大小（字節）
是該為12 bytes 或 8 words

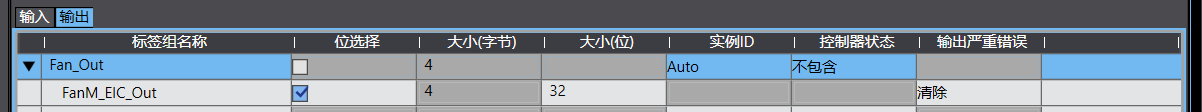

為什么32 bool 標簽組的大小（字節）是 4

[ 此帖被gione在2022-07-23 13:57重新編輯 ]

gione

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 354 點
下載積分: 1000 分
在線時間: 333(小時)
注冊時間: 2007-11-05
最后登錄: 2025-04-06
查看gione的主題 / 回貼

1樓發表于: 2022-07-23 14:44

只看該作者 | 小中大

圖片：

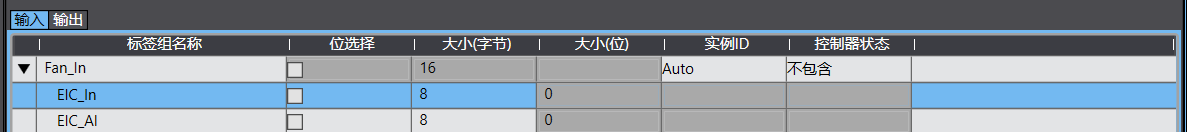

不懂了
另外加的4 Word使用8個字節

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3688 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

2樓發表于: 2022-07-23 15:30

只看該作者 | 小中大

字（word）、字節(byte)、位（bit）

字 word : 1字=2字節(1 word = 2 byte ) 字長是指字的長度

字節byte ：1字節=8位(1 byte = 8 bit)

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

gione

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 354 點
下載積分: 1000 分
在線時間: 333(小時)
注冊時間: 2007-11-05
最后登錄: 2025-04-06
查看gione的主題 / 回貼

3樓發表于: 2022-07-23 15:43

只看該作者 | 小中大

圖片：

引用
引用第2樓菜鳥入行于2022-07-23 15:30發表的 :
字（word）、字節(byte)、位（bit）

字 word : 1字=2字節(1 word = 2 byte ) 字長是指字的長度

字節byte ：1字節=8位(1 byte = 8 bit)

我的意思是

全局變量32 bool 在標簽組有4字節沒錯
全局變量4 word在標簽組有8字節沒錯

聯合體32 bool + 4 word 不是該為12字節.為什么標簽組也只有8字節

[ 此帖被gione在2022-07-23 15:51重新編輯 ]

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 9053 分
在線時間: 9646(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-04
查看cvlsam的主題 / 回貼

4樓發表于: 2022-07-23 16:32

只看該作者 | 小中大

引用
引用第3樓gione于2022-07-23 15:43發表的 :

我的意思是

全局變量32 bool 在標簽組有4字節沒錯
全局變量4 word在標簽組有8字節沒錯
.......

因為是聯合體，所以各個變量共用占用內存首地址，所以你看到的是8個字節，它不遵循內存對齊的原則，你如果想要看到12個字節，你應該使用結構體。

Good Luck~

本帖最近評分記錄：

下載積分:+3(gione) 讓我消化一下

zm19870128

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 159 點
下載積分: 15314 分
在線時間: 205(小時)
注冊時間: 2011-05-02
最后登錄: 2025-04-23
查看zm19870128的主題 / 回貼

5樓發表于: 2022-07-25 14:33

只看該作者 | 小中大

最基本的字節、字大小是怎樣計算/分析都不知道還搞PLC編程！！

gione

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 354 點
下載積分: 1000 分
在線時間: 333(小時)
注冊時間: 2007-11-05
最后登錄: 2025-04-06
查看gione的主題 / 回貼

6樓發表于: 2022-07-27 13:15

只看該作者 | 小中大

引用
引用第5樓zm19870128于2022-07-25 14:33發表的 :
最基本的字節、字大小是怎樣計算/分析都不知道還搞PLC編程！！

如果看不懂問題的意思
請不要自信的回復問題，很丟臉的

還是4樓明白我意思

[ 此帖被gione在2022-07-27 15:19重新編輯 ]
