樓主發表于: 2023-12-02 10:41

只看樓主 | 小中大

各位大師！博圖WINCC畫面支持加背景圖片嗎不是添加圖片移到最底層，因?yàn)橐频阶畹讓訒r(shí)，我們?cè)谔砑悠渌M(jìn)行多個元件鼠標圈選，底層圖片會影響選擇，隱藏圖片層可以，但是又失去了圖片的參照，總之有背景圖片功能是最好的，不知道WINCC是否能實現這一基本的功能

zhangbentong

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 90 點
下載積分: 852 分
在線時間: 25(小時)
注冊時間: 2023-11-09
最后登錄: 2025-04-23
查看zhangbentong的主題 / 回貼

1樓發表于: 2023-12-02 10:43

只看該作者 | 小中大

據悉應該是不支持背景圖片，看似在其他各廠家都具備的簡單的功能，在西門子這里成了大難題，很難開發吧

13821917697

承接電氣自動化項目、電氣接線圖設計、IO點表、電氣元器件選型

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 777 個
工控威望: 3196 點
下載積分: 13753 分
在線時間: 1173(小時)
注冊時間: 2019-12-26
最后登錄: 2025-05-03
查看13821917697的主題 / 回貼

2樓發表于: 2023-12-02 12:19

只看該作者 | 小中大

圖片：

啥玩意說請勿聯系發送相同主題

13821917697

承接電氣自動化項目、電氣接線圖設計、IO點表、電氣元器件選型

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 777 個
工控威望: 3196 點
下載積分: 13753 分
在線時間: 1173(小時)
注冊時間: 2019-12-26
最后登錄: 2025-05-03
查看13821917697的主題 / 回貼

3樓發表于: 2023-12-02 12:21

只看該作者 | 小中大

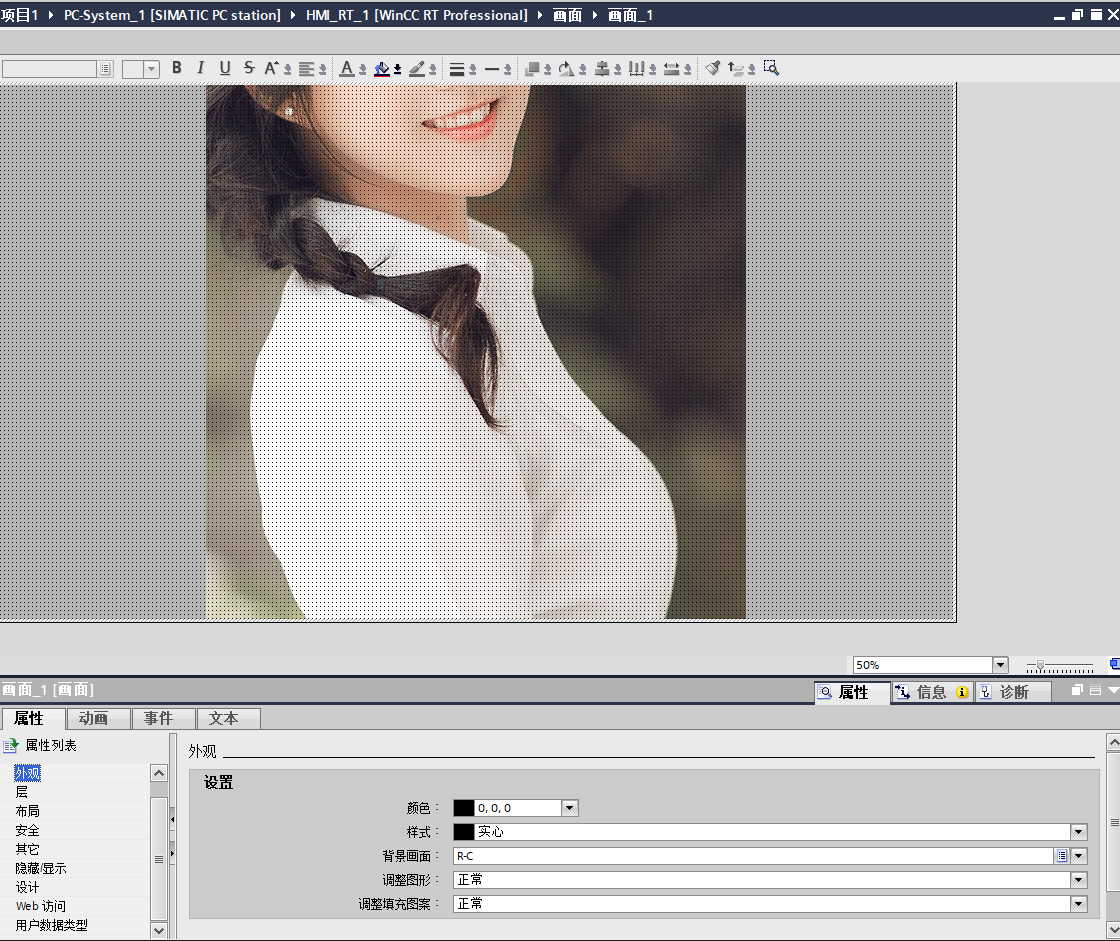

你把你的圖片放到項目GraCS文件夾內，然后這樣操作就可以了，但是前提你圖片的尺寸要跟畫面窗口尺寸一致，否則你拉伸的話會失真。另外我這是經典wincc 你博圖wincc應該也差不多。

zhangbentong

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 90 點
下載積分: 852 分
在線時間: 25(小時)
注冊時間: 2023-11-09
最后登錄: 2025-04-23
查看zhangbentong的主題 / 回貼

4樓發表于: 2023-12-02 17:14

只看該作者 | 小中大

博圖WINCC貌似不行，找不到你圖中那些選項

wnd7692

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 892 點
下載積分: 9619 分
在線時間: 68(小時)
注冊時間: 2022-03-02
最后登錄: 2025-04-30
查看wnd7692的主題 / 回貼

5樓發表于: 2023-12-05 10:10

只看該作者 | 小中大

快樂小超

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 77 點
下載積分: 1447 分
在線時間: 4(小時)
注冊時間: 2021-05-19
最后登錄: 2024-03-13
查看快樂小超的主題 / 回貼

6樓發表于: 2023-12-05 14:17

只看該作者 | 小中大

mr_liu

學海無涯，劃水度日

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 372 個
工控威望: 1034 點
下載積分: 576 分
在線時間: 125(小時)
注冊時間: 2021-04-13
最后登錄: 2024-07-11
查看mr_liu的主題 / 回貼

7樓發表于: 2023-12-07 15:55

只看該作者 | 小中大

直接搞個畫面，作為背景畫面不就OK了
