WINCC 7.4做上位機，利用其報警器功能，制作了一套語音播報系統，現場設備有故障或異常時，上位機播放相應音頻文件來提醒作業人員進行處置。用的是TCP/IP通訊。但現有個問題，上位機與PLC之間的通訊有時會中斷，這就導致無法進行故障語音播報。
請問各位高人，有什么辦法可以在通訊中斷時（如圖：對勾變成感嘆號時），上位機能有反應并進行語音播報。謝謝先！！！

這個沒法搞吧？你報警是PLC觸發的，通訊中斷了你上位機怎么知道報警了，你只能做個通訊中斷的報警播報。

謝謝分享

引用

引用第1樓最好的控制于2024-06-18 09:30發表的  :
這個沒法搞吧？你報警是PLC觸發的，通訊中斷了你上位機怎么知道報警了，你只能做個通訊中斷的報警播報。

是啊，就是想通訊中斷后，讓上位機要能反應出來，并通過語音播報進行提醒。

上位機判斷與PLC的通訊狀態，通訊中斷后上位機報警，類似心跳程序那樣

引用

引用第4樓lochao于2024-06-18 11:38發表的  :
上位機判斷與PLC的通訊狀態，通訊中斷后上位機報警，類似心跳程序那樣

謝謝！
心跳程序是在PLC里面做，讓上位機來檢測，關鍵是上位機上如何做呢？

循環腳本判斷變量的質量代碼，或者監控PLC心跳

這樣就簡單了，把@1200@ConnectionStateEx關聯到報警就可以了。

引用

引用第7樓dzh832于2024-06-18 15:55發表的  :
這樣就簡單了，把@1200@ConnectionStateEx關聯到報警就可以了。

PLC是S7－300，了解到@ConnectionStateEx為0時表示通訊中斷
但報警器內現在是PLC里的變量為1就語音播報

實際與資料上的不一樣

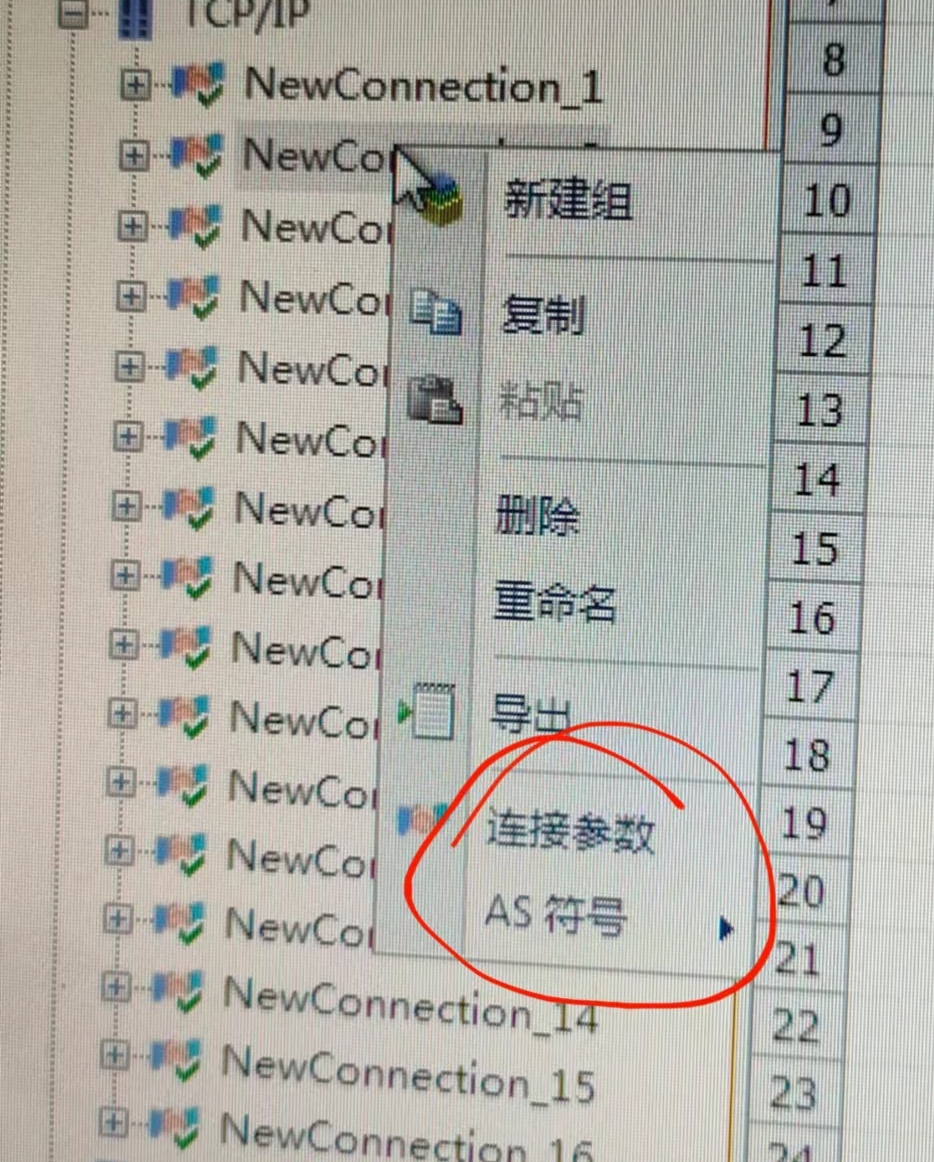

沒有“創建啟用/禁用變量”這個項目

WINCC 有內部變量可以監視連接，你看下幫助文檔中的  內部變量--連接專用的內部變量。

在PLC側寫一段心跳測試程序，每過一段時間置位一個變量。在wincc側用腳本每過一段時間復位這個變量。當PLC側長時間檢測不到這個變量為0，則判斷通訊失聯，wincc側長時間檢測不到這個變量為1，判斷通訊失敗。
