樓主  發表于: 2008-08-05 21:57

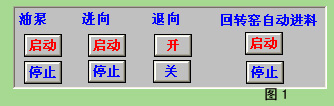

描述:圖1
圖片:

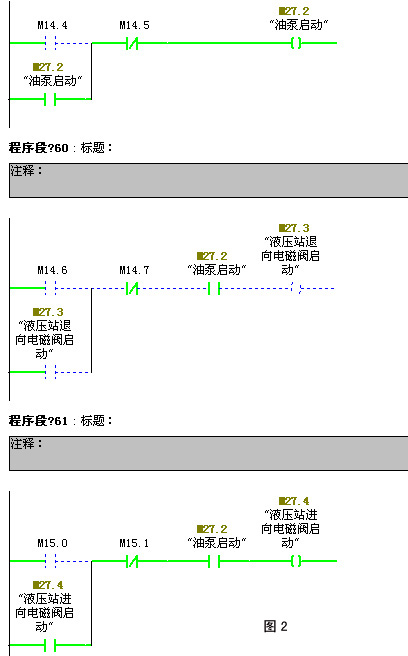

描述:圖2
圖片:

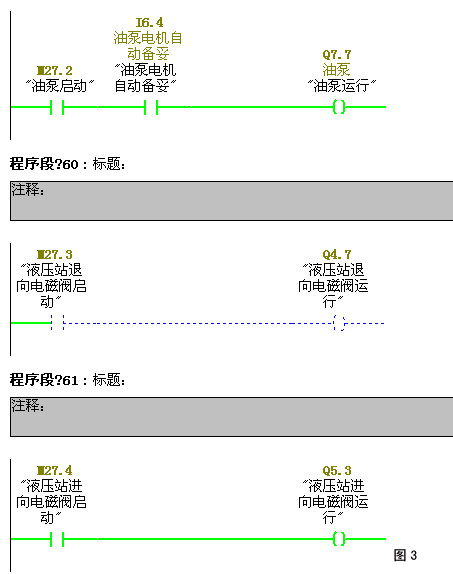

描述:圖3
圖片:

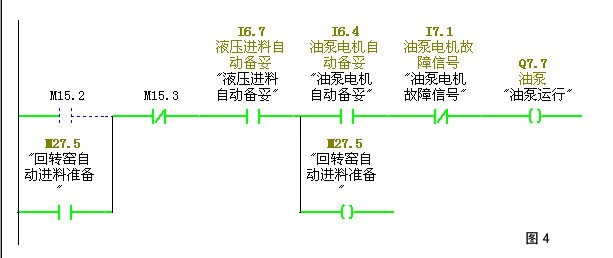

描述:圖4
圖片:

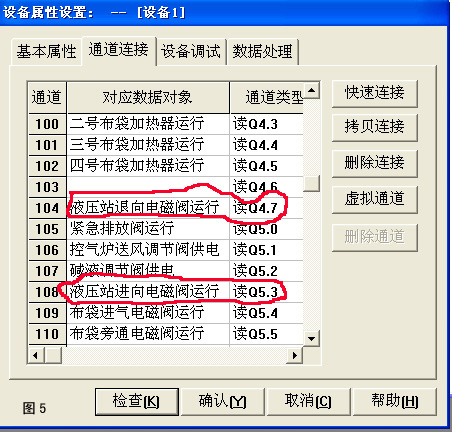

描述:圖5
圖片:

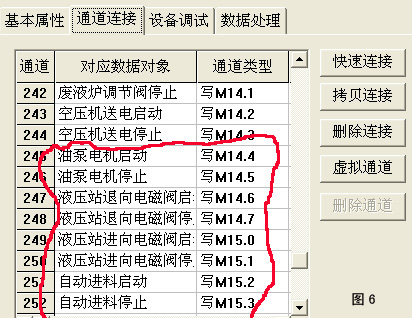

描述:圖6
圖片:
要完成這樣的控制.油泵啟動,油缸進向電磁閥得電,油缸伸出,退向電磁閥得電,油缸退回.進退向電磁閥在電路上是互鎖的.如圖所示,

在MCGS中做了這樣幾個按鈕.想實現這樣的操作,油缸的活塞桿有兩種控制.(1)按油泵下的啟動,停止,現場油泵啟停,按進向啟動停止,現場油缸

的活塞桿伸出,停止.退向的開關同理.(2)按回轉窯下的啟動,油泵啟動,活塞桿按一定時間,往復運動.按停止按鈕,油泵,活塞桿都停止.圖2指令位

于FC3中,圖3指令位于FC4中,圖4指令位于FC5中.圖5圖6分別是MCGS對應S7-300的通道連接.詳見現場PLC.rar和中興焚燒爐20080805.rar

問題:按回轉窯下的啟動,油泵啟動,活塞桿按一定時間,往復運動.按停止按鈕,油泵,活塞桿都停止.此控制已經實現. 但是單獨按油泵下的啟動,停

止按鈕,進向啟動停止按鈕,退向啟動停止按鈕現場機械未動作,但是梯形圖信號已有,見圖2,圖3.這是為什么?在不同條件下要輸出同一個Q點難

道不可以嗎?
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
1樓  發表于: 2008-08-05 22:00
S7-300工程文件:現場PLC.rar。MCGS組態文件:中興焚燒爐20080805.rar
附件: 現場PLC.rar (266 K) 下載次數:364
網站提示: 請不要用迅雷下載附件,容易出錯
附件: 中興焚燒爐20080805.rar (112 K) 下載次數:376
網站提示: 請不要用迅雷下載附件,容易出錯
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 8803 分
在線時間: 9643(小時)
注冊時間: 2006-09-13
最后登錄: 2025-04-27
查看cvlsam的 主題 / 回貼
2樓  發表于: 2008-08-05 22:23
在不同的條件下輸出同一個點當然是可以的,否則還談什么控制,但是要避免雙線圈這個問題,西門子比三菱更“惡劣”的是,并不對雙線圈輸出提出警告,而且在編譯時不會出現錯誤。

關于雙線圈如何避免,恐怕本論壇三菱PLC有諸多討論。

以上~~~
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
3樓  發表于: 2008-08-07 19:45
圖3,圖4中Q7.7線圈輸出,它們是在不同條件下的輸出,不是雙線圈啊?
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的 主題 / 回貼
4樓  發表于: 2008-08-11 11:04
學習.
teddyleo
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看teddyleo的 主題 / 回貼
5樓  發表于: 2008-08-13 12:34
頂3樓


圖3和圖4里有兩個Q7.7

西門子PLC只要有雙線圈,肯定會有問題
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
6樓  發表于: 2008-08-17 15:55
引用
引用第5樓teddyleo于2008-08-13 12:34發表的  :
頂3樓


圖3和圖4里有兩個Q7.7

.......

圖3中的Q7.7是按圖1中油泵啟動時輸出的

圖4中的Q7.7是按圖1中自動進料啟動時輸出的

兩種情況下都要能輸出Q7.7,該怎么寫指令
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
7樓  發表于: 2008-08-17 16:31
以恒說并在一起,或者使用置位或者復位的方式
