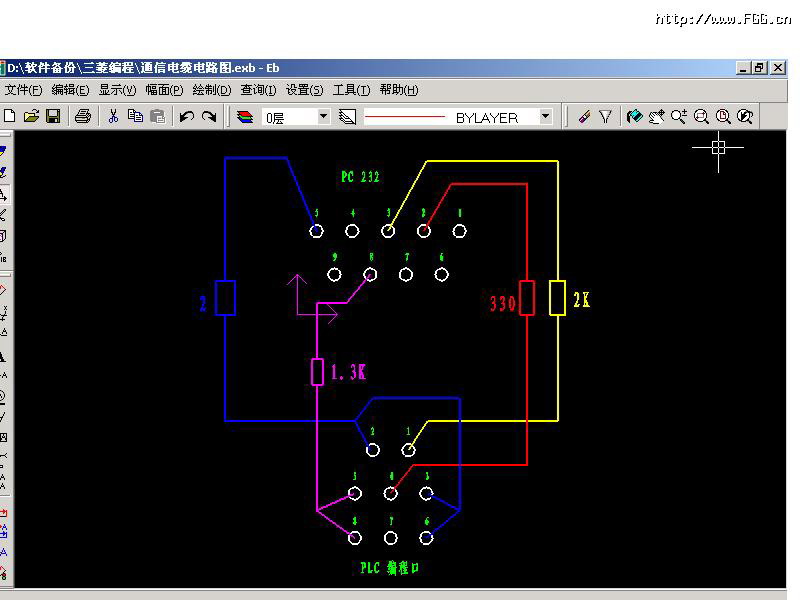

近日從網上下載了一個電纜制作圖,是FX編程電纜圖片如下,可是我按照所圖接了線,經實驗無法通信,請問哪位兄弟知道

yanghua888

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 207 個
工控威望: 335 點
下載積分: 2362 分
在線時間: 126(小時)
注冊時間: 2008-07-15
最后登錄: 2025-04-19
查看yanghua888的主題 / 回貼

1樓發表于: 2008-09-03 19:52

只看該作者 | 小中大

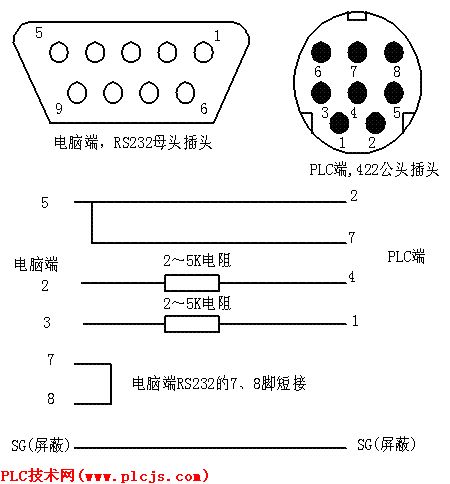

ＳＣ－０９我也有個圖，試過可以．

學習是快樂的．

luo760406

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看luo760406的主題 / 回貼

2樓發表于: 2008-09-03 20:37

只看該作者 | 小中大

YANGHUA888圖還欠一小部分，應該把電腦端的4~6短接，保正OK.

pxchj

可能是個菜鳥，僅此而已！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 232 點
下載積分: 757 分
在線時間: 22(小時)
注冊時間: 2007-11-23
最后登錄: 2024-02-14
查看pxchj的主題 / 回貼

3樓發表于: 2008-09-05 21:52

只看該作者 | 小中大

[ 我這個是正在正常使用的！

附件：

電腦RS232C九針串口與三菱PLC.rar (7 K) 下載次數:24
網站提示: 請不要用迅雷下載附件，容易出錯

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2482 個
工控威望: 3098 點
下載積分: 12260 分
在線時間: 667(小時)
注冊時間: 2008-08-03
最后登錄: 2025-05-03
查看卓發智能的主題 / 回貼

4樓發表于: 2008-09-21 03:20

只看該作者 | 小中大

http://www.mdgt.cn/bbs/read.php?tid=567#tpc

相信自我！

huidong

努力現在，成就未來

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 351 個
工控威望: 2645 點
下載積分: 1579 分
在線時間: 120(小時)
注冊時間: 2007-07-16
最后登錄: 2024-12-03
查看huidong的主題 / 回貼

5樓發表于: 2008-09-27 13:18

只看該作者 | 小中大

kankan

acegbdfh

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 143 個
工控威望: 391 點
下載積分: 728 分
在線時間: 45(小時)
注冊時間: 2008-11-10
最后登錄: 2012-05-29
查看acegbdfh的主題 / 回貼

6樓發表于: 2009-06-10 21:27

只看該作者 | 小中大

現在很多網上的圖都無試驗過的，有的可能會燒壞你的本本哦
