樓主發表于: 2009-02-24 09:40

只看樓主 | 小中大

圖片：

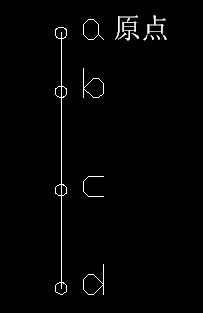

a是原點，電機在  b、d間工作，啟動后：,
                             第一工作周期：電機從a→ b→c→d→b,
                                                         第二工作周期：          b→c→d→b,
                                                         第三工作周期：          b→c→d→b,
                                                  。。。。。。。。。。。。。。。。。。
                         最后一個工作周期：          b→c→d→b
                                             復位后：不管電機在哪個點，都要回到a點，
                       我在a放一個傳感器以檢測原點，d點或者d點以下放一個傳感器，電機永不能越過此點
                   a,b,c,d是在一條直線上順序排列，ab=3mm,bc=5mm,cd=5mm,如果每1000個脈沖電機前進1mm，
                   請問各位大哥，我用哪條指令來實現控制？

[ 此帖被limiju在2009-03-05 08:26重新編輯 ]

wanglong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 307 個
工控威望: 414 點
下載積分: 1532 分
在線時間: 407(小時)
注冊時間: 2008-04-20
最后登錄: 2023-10-24
查看wanglong的主題 / 回貼

1樓發表于: 2009-02-24 22:28

只看該作者 | 小中大

直接用步進STL就可以了。用MOV 把脈沖數傳到D里面。PLSY指令
