樓主  發表于: 2010-05-29 22:47

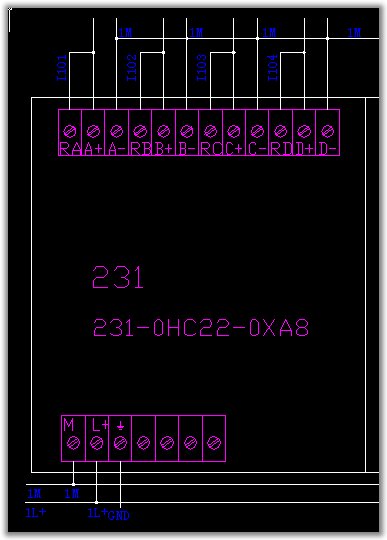

圖片：
看到一個圖，是一個西門子AD模塊，所有的輸入是4~20mA電流，外部大概有10個輸入全部是獨立的220AC供電。圖中是將這些電流信號的負極全部共接在AD模塊的負極上，這樣用行么？
wzj810123
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wzj810123的 主題 / 回貼
1樓  發表于: 2010-05-29 23:02
這樣可以的 。至少我們公司是這用的。
jianchun_h
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jianchun_h的 主題 / 回貼
2樓  發表于: 2010-05-29 23:16
可以，我用過
ak47m16u571
苦海無邊，柴米似鞭。歡樂無限，煩擾靠邊。得逍遙處且逍遙
級別: 家園常客
精華主題: 0
發帖數量: 669 個
工控威望: 590 點
下載積分: 1580 分
在線時間: 631(小時)
注冊時間: 2008-01-01
最后登錄: 2025-04-21
查看ak47m16u571的 主題 / 回貼
3樓  發表于: 2010-05-29 23:20
難道干擾不大？
ak47m16u571
苦海無邊，柴米似鞭。歡樂無限，煩擾靠邊。得逍遙處且逍遙
級別: 家園常客
精華主題: 0
發帖數量: 669 個
工控威望: 590 點
下載積分: 1580 分
在線時間: 631(小時)
注冊時間: 2008-01-01
最后登錄: 2025-04-21
查看ak47m16u571的 主題 / 回貼
4樓  發表于: 2010-05-29 23:25
注意沒有用屏蔽線哦

如果外部電流的負極沒有跟AD模塊的負極（即M）相接，是不是就不會準確？

我想將外部輸入的負極與AD模塊電源的負極連接，就是為了使參考地電位平衡，不知道這樣理解對不？
zhong_xb
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhong_xb的 主題 / 回貼
5樓  發表于: 2010-05-29 23:52
應該不大穩定！
peng6116380
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看peng6116380的 主題 / 回貼
6樓  發表于: 2010-05-30 09:10
從圖上看來現場儀表是二線制，S7 200必須這樣接法，看來樓主了解的太少
唐先生2010
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看唐先生2010的 主題 / 回貼
7樓  發表于: 2010-05-30 11:34
zhaoyang4505
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhaoyang4505的 主題 / 回貼
8樓  發表于: 2010-05-30 15:07

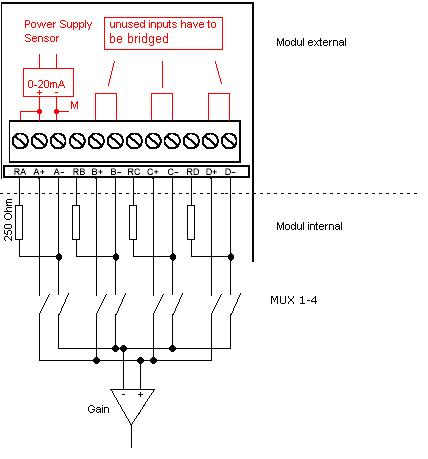

圖片：
看看231的說明。
受傷的奮斗
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看受傷的奮斗的 主題 / 回貼
9樓  發表于: 2010-05-30 15:25
負線是要聯在一起！必須的！
