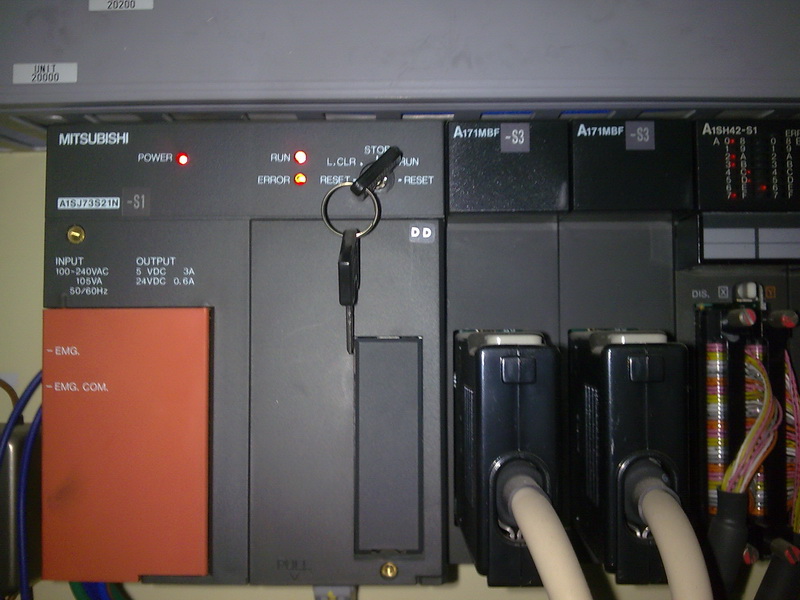

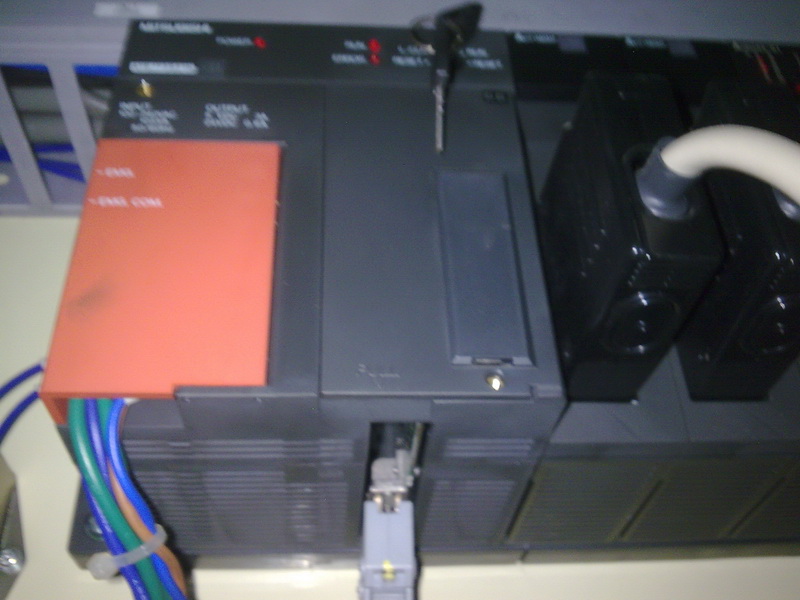

不知哪位大俠有三菱A1SJ73S21N和A171MBF模塊的相關資料？
請不吝上傳，謝謝幫助！

A171MBF:一個總線接口模塊，沒找到詳細資料
A1SJ73S21N這個型號不對？

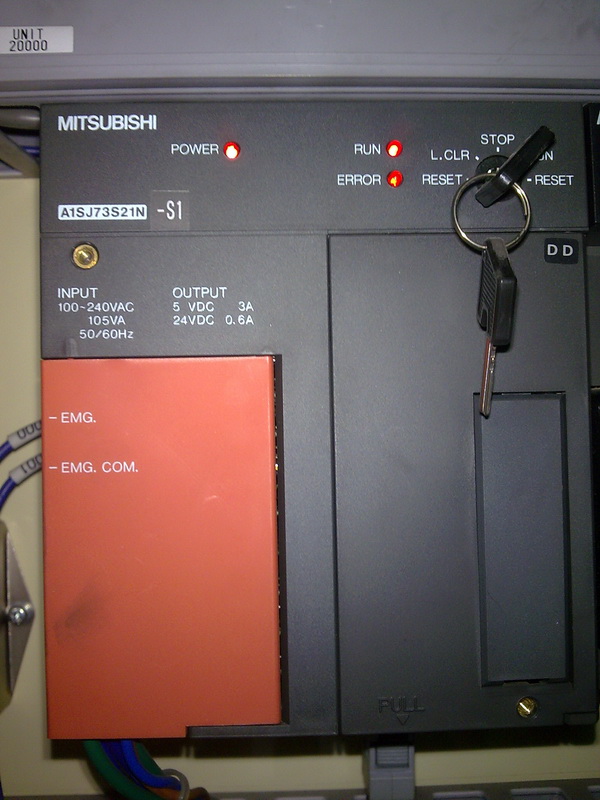

1. A1SJ73S21N


2. A1SJ73S21N的SSCNET接口


3.A171MBF

看架構是運動CPU,估計相當于A172CPU!

引用

引用第3樓daizhi于2010-06-21 15:31發表的  :
看架構是運動CPU,估計相當于A172CPU!

差不離，但它不用于控制運動系統，只是與A172用SSCNET通訊！

A171MBF:一個總線接口模塊..................這后面接的是基板嗎？

后面接的SSR基板，用于控制加熱系統。這SSR基板好像是廠家自己開發的。

應該不是！可能主基板IO插槽不夠，才要加擴展基板。

引用

引用第7樓daizhi于2010-06-21 16:41發表的  :
應該不是！可能主基板IO插槽不夠，才要加擴展基板。

確實是廠家自己開發的板子。
整套系統控制100多塊加熱裝置，而每個SSR板上面只能帶8個加熱器，所以就通過這個A171MBF插到SSR板上，再將SSR基板一個個串下去。
SSR板上面有DIP開關可以設置地址，所以想看看這個A171MBF的說明書看看如何進行通訊控制。
