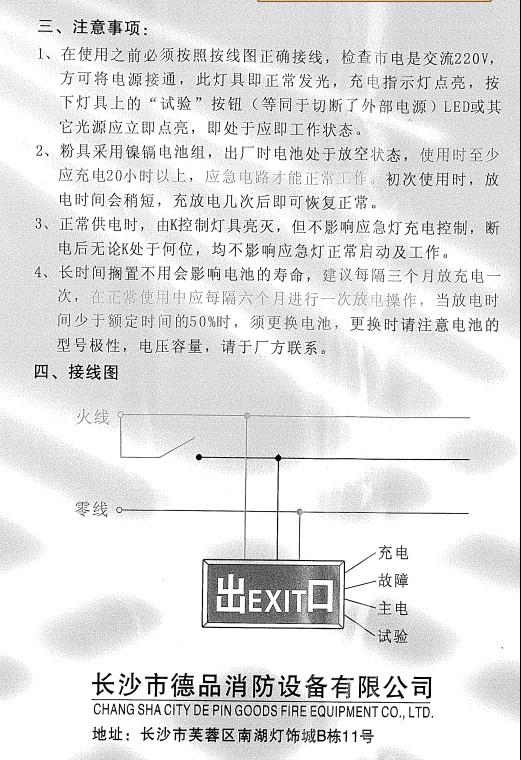

消防用安全出口燈說明書接線圖。
最近買了一個安全出口燈，看了一下說明書，看了上面的接線圖我不知怎么接線了。

附件：

安全出口燈.pdf (795 K) 下載次數:42
網站提示: 請不要用迅雷下載附件，容易出錯

匯榮鋁業

級別: 網絡英雄

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1606(小時)
注冊時間: 2009-07-21
最后登錄: 2025-04-28
查看匯榮鋁業的主題 / 回貼

1樓發表于: 2011-01-08 18:52

只看該作者 | 小中大

那K就是個開關，那不寫著呢嗎，正常供電由K控制燈亮滅，你那燈上準是有3根線，1根接零線沒的說，另2根一個直接接火線，一個在串個開關在接上就行了。

熱心助人

實際接線中是有三根線：棕色、蘭色、黃綠色

wei0212007

級別: 論壇先鋒

精華主題: 0
發帖數量: 1111 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1173(小時)
注冊時間: 2007-04-19
最后登錄: 2025-04-30
查看wei0212007的主題 / 回貼

2樓發表于: 2011-01-09 08:23

只看該作者 | 小中大

實際接線中是有三根線：棕色、蘭色、黃綠色。

北方

級別: 家園常客

精華主題: 0
發帖數量: 317 個
工控威望: 529 點
下載積分: 6196 分
在線時間: 241(小時)
注冊時間: 2010-06-22
最后登錄: 2023-03-11
查看北方的主題 / 回貼

3樓發表于: 2011-01-09 19:25

只看該作者 | 小中大

棕色接火線蘭色接開關線，黃綠線接零和地線。
