PLC里的變量顯示是15.9 16.3 等數值，在WINCC中顯示卻被四舍五入了，變成了16.0，研究了半天都不知道問題出在哪里？小弟第一次用WINCC，請高手看看是怎么回事。

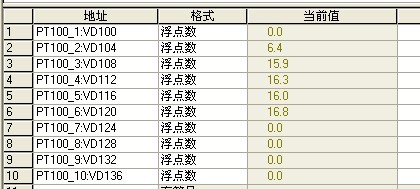

PLC 狀態圖監視表如下:

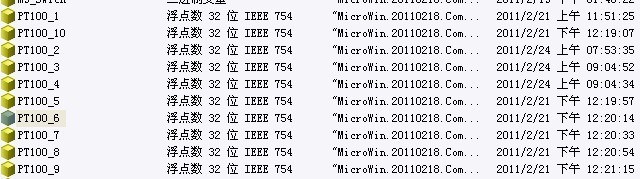

wincc 變量設置如下圖：

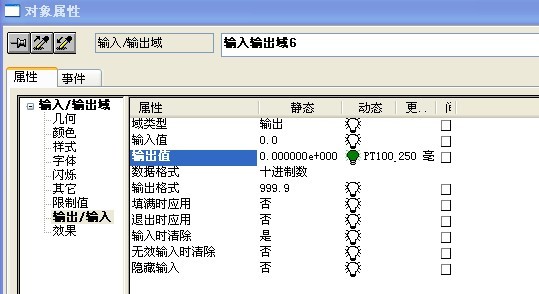

wincc輸入輸出設置如下：

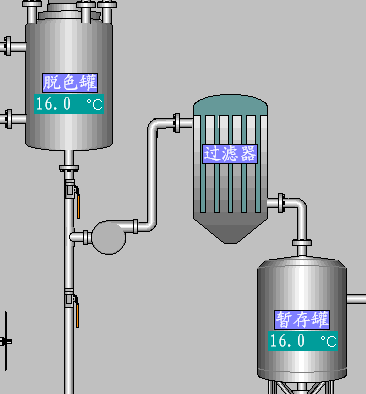

WINCC顯示情況如下

zuozhimin

級別: 略有小成

精華主題: 0
發帖數量: 148 個
工控威望: 283 點
下載積分: 887 分
在線時間: 21(小時)
注冊時間: 2008-03-11
最后登錄: 2025-02-17
查看zuozhimin的主題 / 回貼

1樓發表于: 2011-02-24 11:00

只看該作者 | 小中大

在WINCC變量管理器里監視一下你的PT100_6的值是多少。我懷疑你把畫面的IO域變量連成PT100_5了。

QQ多少

zuozhimin

級別: 略有小成

精華主題: 0
發帖數量: 148 個
工控威望: 283 點
下載積分: 887 分
在線時間: 21(小時)
注冊時間: 2008-03-11
最后登錄: 2025-02-17
查看zuozhimin的主題 / 回貼

2樓發表于: 2011-02-24 11:15

只看該作者 | 小中大

OK否？

沒有，連接是對的，我查過了，都是四舍五入的結果。

thousandways

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看thousandways的主題 / 回貼

3樓發表于: 2011-02-24 11:21

只看該作者 | 小中大

你可以把輸出格式改為999.99試試

改成999.99，顯示是16.00，好奇怪。
